카꼬래 파워스플라이

CACORE Power Suppoy
일시 : 2016.1.31
대상 : 창원정크 파워스플라이 CACORE
참고 : 본 제품 미국ASTRON사의 RS-50 (50A) 유사 함

오래전부터 파워스플라이 'CACORE'를 갖고 싶었는데 한국아마추어연맹
장터나라에 삽니다. 게시하면서 어느 오엠님이 동일 제품이 있다고 문자가
와서 싼 가격에 흥정이 되어 구입하게 되었다.

기대를 가지고 아이볼도 할겸 울산에서 창원정크(매월말 일요일되는날)
시장에서 물건을 받기로 했다. 창원은 기계공업이 발달된 도시이자
도시환경이 계획된 도시이다. 경남도청이 소재한 고장이고 경남의
큰집이나 다름이 없다.

집에와서 리그에 전원을 넣고 파워부분에 있는 볼트게이지가 좀
이상했다. PPT를 잡는 순간 리그가 OFF가 되는 문제가 생기고
설령 전원이 7.5V밖에 출력이 나오질 않는 문제가 발생되다.

먼저 문제점은 볼트게이지가 Max 15V인데 그 절반수준인
출력이 7.5V에 육박했다.볼트게이지가 불안했다. 7.5V밖에 출력이
안나오고 바늘 또한 춤 추듯이 흔들 거렸다. 몰론 리그도 캄캄
무소식이였다.

늘 존경하는 분이시고 교신을 해 본 적이 없는데 고민끝에 문의
했습니다. HL1IWW 유만길 선생님께 전화를 드렸다. 환영이라도
하듯 친절하고 답변해 주셨다.

당장 하시는 말씀은 콘센스 , 가변저항 , 다이오드등 멀티테스기로
하나 하나 점검을 해야 한다면서 간단하게 문제를 해결 할 수
있으니 코치를 받기로 했다.

문제가 되는것은 사진을 찍어 가면서 SNS 정보를 공유했다.
10분간 점검하던 중 가변저항에 문제의 원인으로 추정을 잡았다.

사진에 가변저항은 부식이 되었고 보관을 잘 못하여 내부의
부품이 부식이 되었으니 이 제품을 구매하여 교체하면 문제해결
할수 있다고 했다.

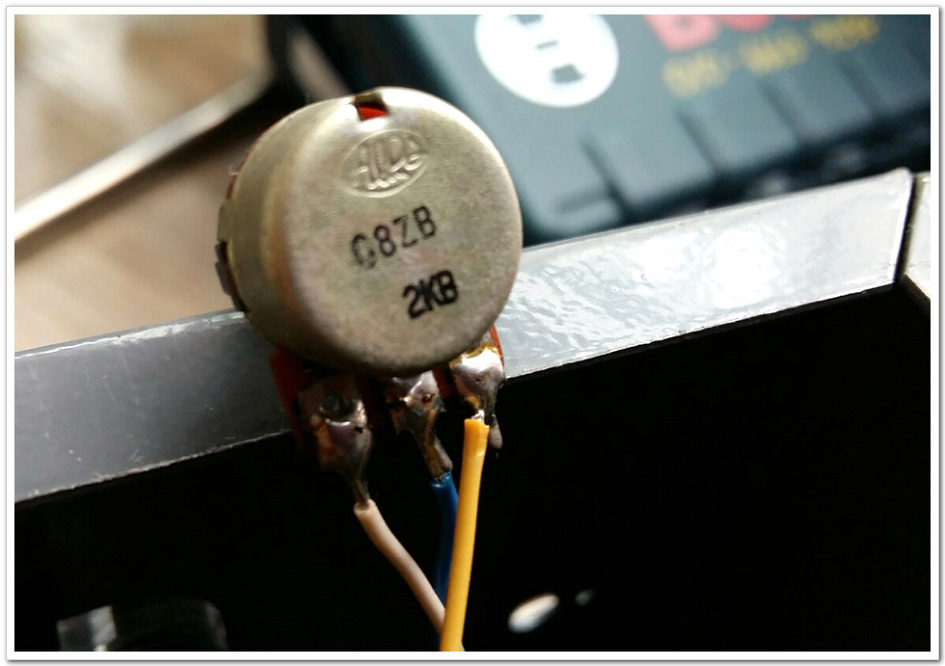

울산 공구상가에 가서 B2KΩ (B2,000Ω) 500원에 구입하여 교체
하고 교체방법은 색상별로 납땜을 했다. 납땜을 완성후 전원을
넣어니 볼트게이지는 정상 작동 되었다. 너무 기쁘다.

이거 모르긴 몰라도 업자에게 수리요청하면 4-만원정도는
부를건데 ㅎㅎㅎ볼트게이지 레이지를 원하고자 하는 13.8V에
맞추었더니 양호하게 작동 되었다. 작은 가변저항이지만

이 파워스플라이 고장을 수리하게 매우 기쁘다. 혹시나 가변저항에
대하여 잘 알고 있는 분이 있으면 댓글을 부탁드립니다.

끝으로 유만길 HL1IWW국장님께 진심으로 감사를 드립니다.

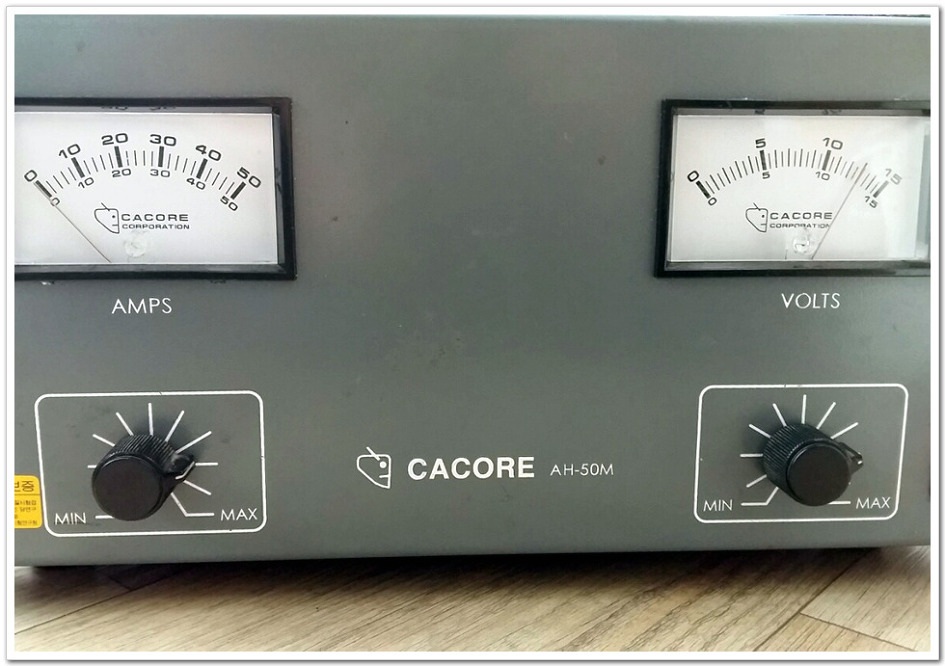

본체 안면입니다. 조작기가 적고 볼트게이지와 암페어게이지가
전부다이다 출력단자는 뒤편에 있다. 현재 재 기능을 못하고 있는
파워 스플라이 문제가 과연 뭘까 고민을 했다.

마치 이부분에 잘 알고 게시는 HL1IWW국장님을 자문을 구해
하나하나씩 점검 해 나갔다.부품상가에 가서 고품을 주고 가변저항을
이와 같은 규격을 요청했으나 똑 같은 것이 있다

개당 500원인데 여유를 봐서 2개 1000원으로 구매하여 색상벽로
납뗌후 전원을 넣었더니 정상 가동 ok다.

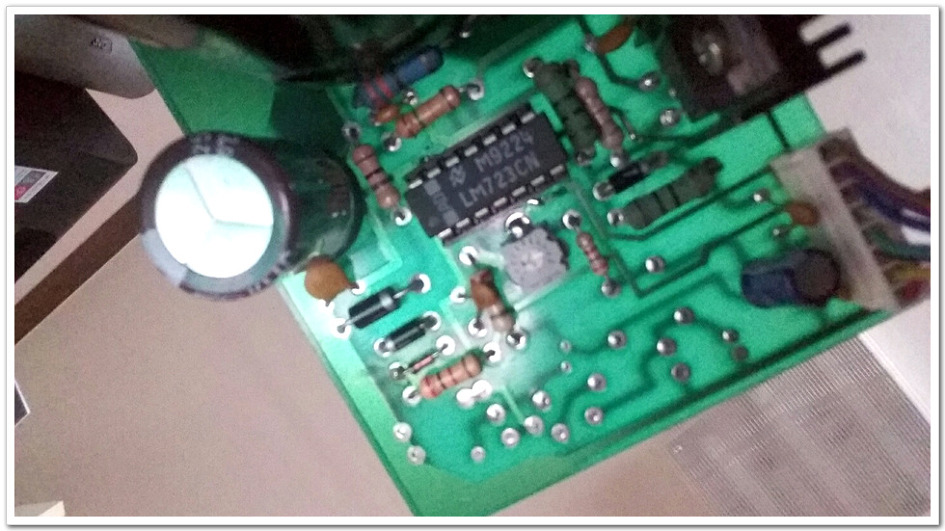

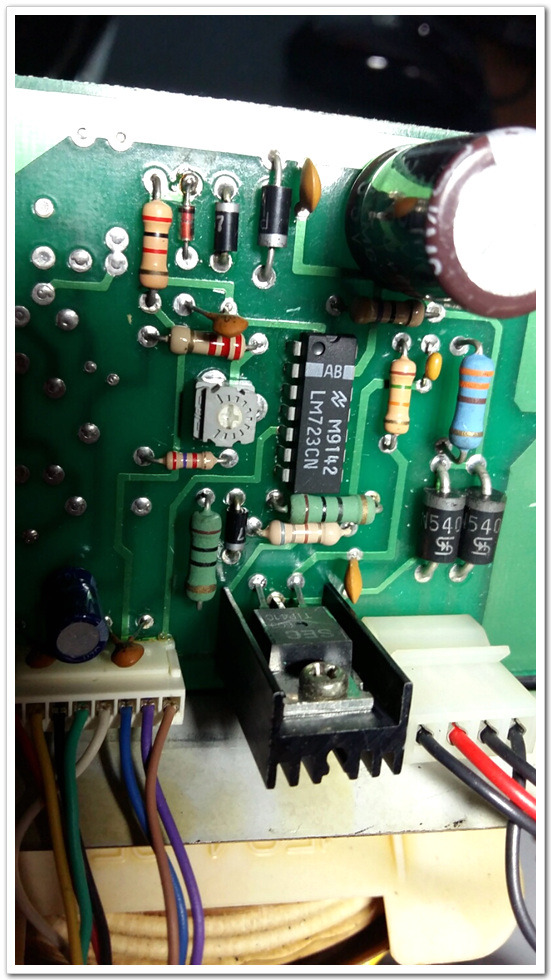

내부 안네 부착된 것을 확대경으로 찍다 보니 사진이 흐릿하다.
부식이 유관상으로 나타 나 있다. 좀 심하게 나타나서 유관상으로
추척만 했을 뿐이다.. 테스기를 통해 점검해 보니 게이지는 전혀
움직이지 않았다.

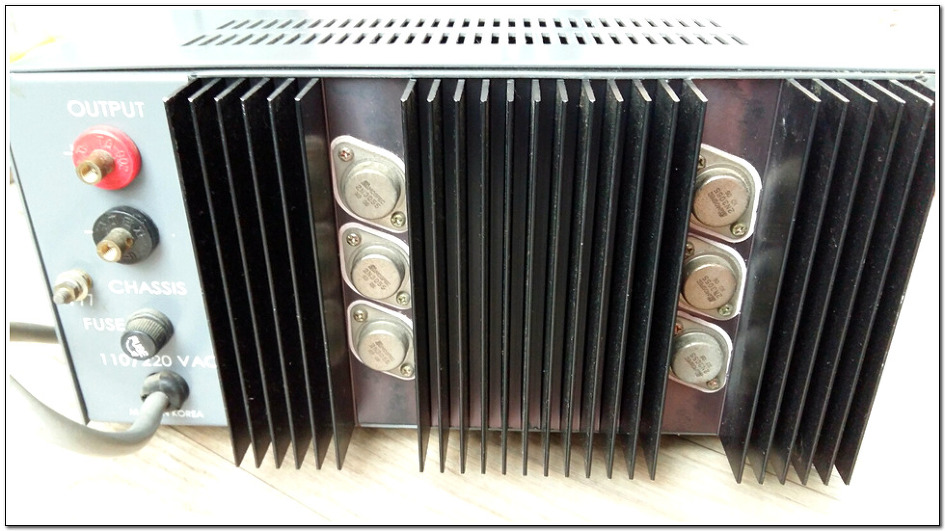

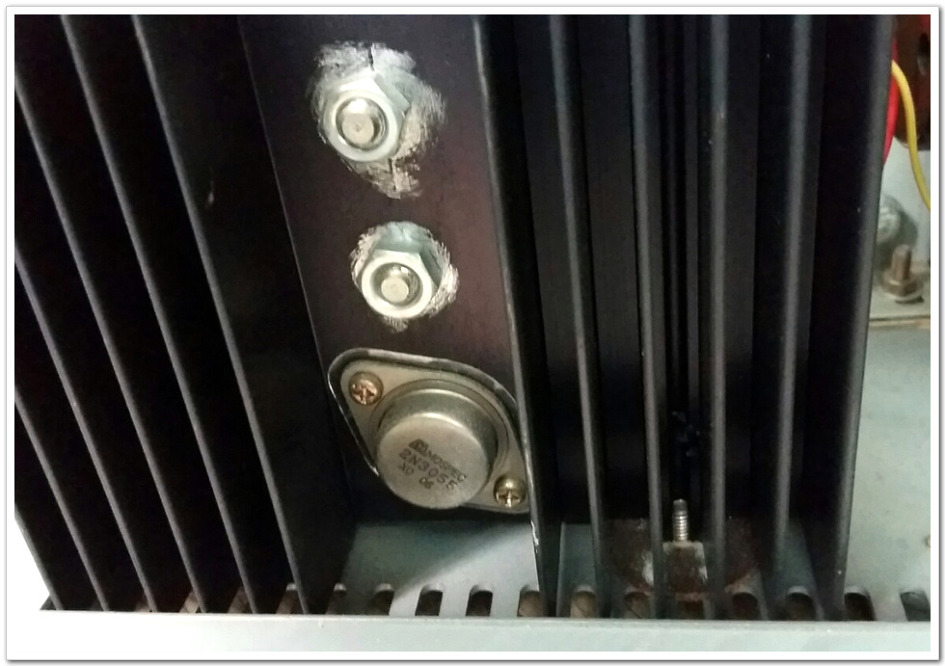

Cacore 특징은 열을 식힐수 있는 펜이 없다는 겁니다. 자체적으로
50A라 교신하는데 펜이 없어서 조용하고 만족하다. 카꼬래를 설계
하신분들께서도 수요가 적겠지만 이와 같은 부품이 지속 되어 이어
갔으면 한다. 쓰본 경험으로 보아 전원이 일정하고 무게감도 있고
GS-3000 모델대비 손색이 전혀 없고 배선이 뒤편으로 된것이

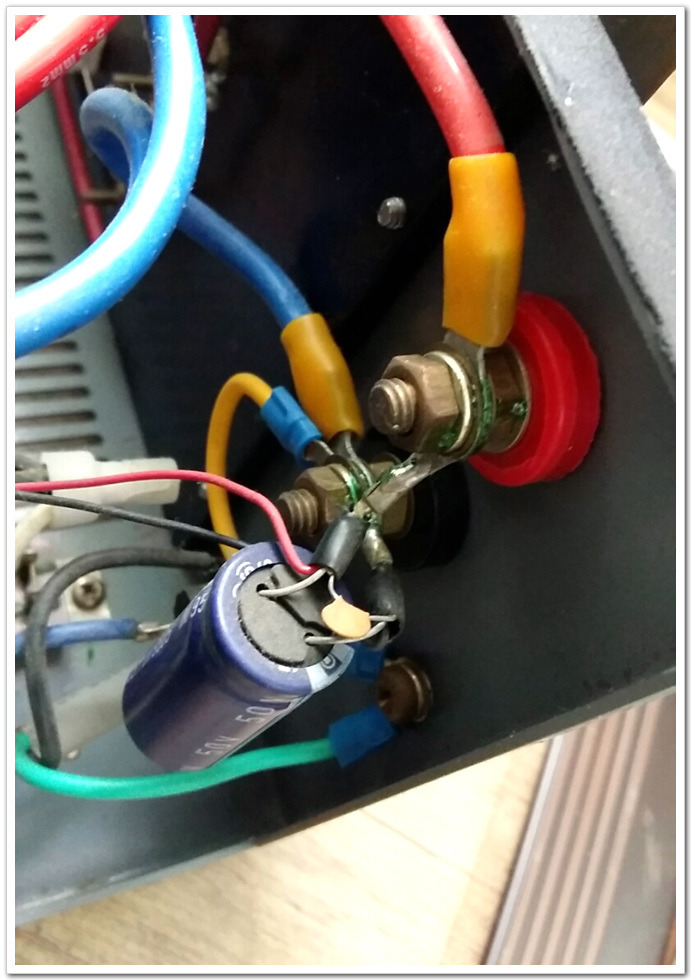

특색이다. 뒤편 출력 단자가 특이하게 구성되어 있다.

왼쪽에 있는 암페어 게지지 가변저항인데 볼트게이지와 동일한
스펙을 가지고 있다.다른줄 알고 탈거하여 보았는데 동일 메이크
동일 사양이다.

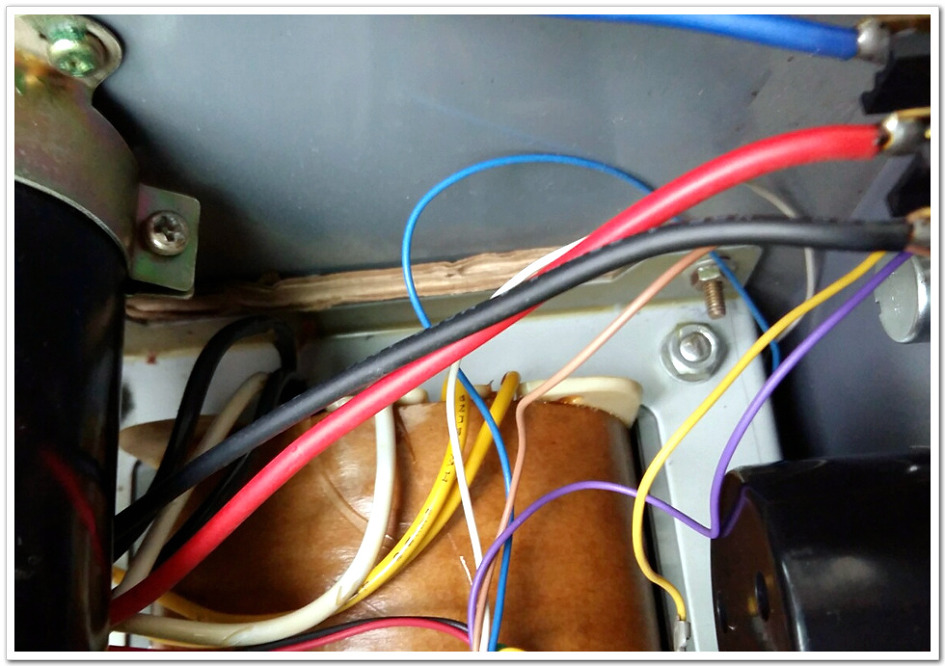

열 발생 방지를 위해 파워 트랜스도 대형을 채택했다. 지금도 이
제품이 나오면 아마추어에서는 많은 인기를 누릴수 있다. 아주 스마트
하게 있을거만 있는것이 장점이다.

크기도 이 정도 되니 매무 만족하고 자연적으로 열이 발생해도

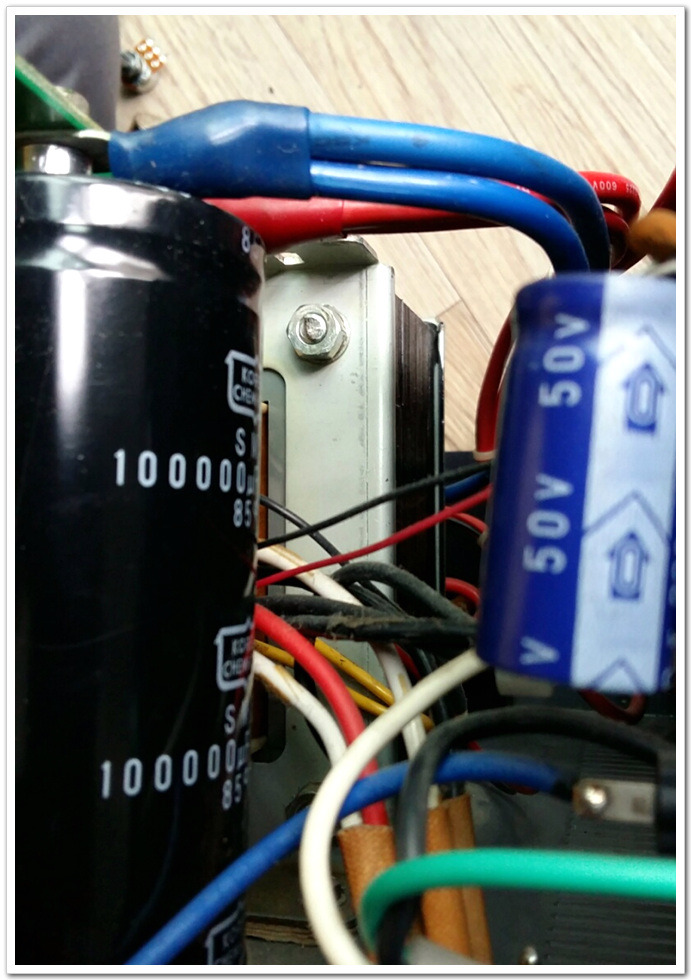

문제가 없을 법 하다. 콘덴스인데 이것은 AC=>DC로 변경해
주는 핵심 부품이다.

노후가 되면 전단법은 간단하다. 십자처럼 되어 있는것이 부풀어
오르면서 배가 불러 온다.

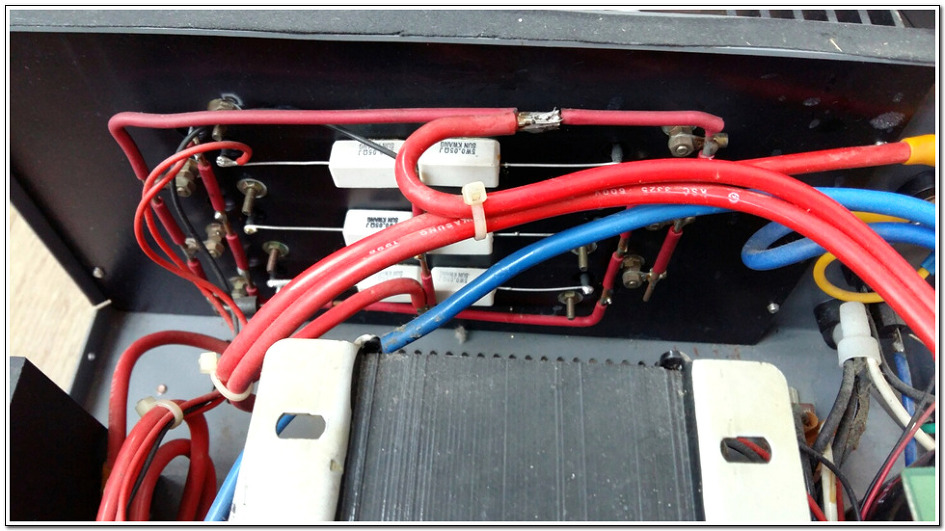

전체적으로 배선이 정교하며 + 전원 붉은 색이 훼손 된점은 전혀 없다.
무게가 16kg이다.

콘덴스가 정말 크다 대형급에 해당 된다.

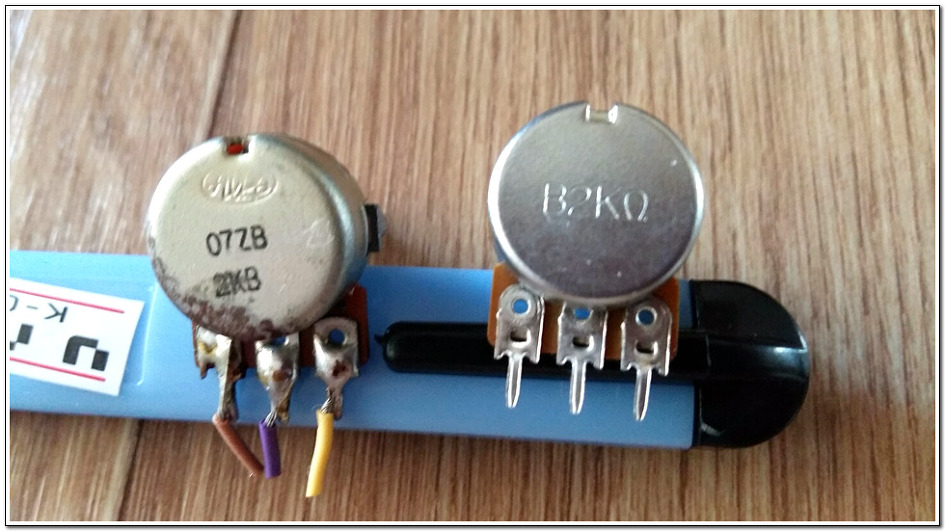

오른쪽은 신형이고 왼쪽은 구형 고장난 가변저항이다.

※ 참고로 까꼬레 전원부는 미국의 ASTRON사의 RS-50 50A전원부를 그대로
카피하여 모양도 똑같게 만들고 색깔만 달리하여 만든 제품 임
