USB 배선도

일시 : 2015.10.8 12:00

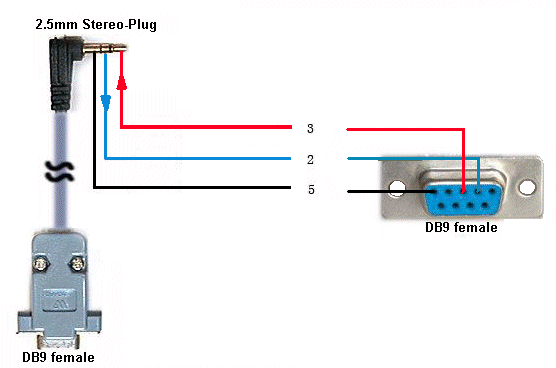

GM대우 VIP(TGP-1010)의 업그레이드 케이블의 핀 매칭을
해보면 위 사진과 같습니다. 케이블을 별도로 제작하시거나,
GPS <---> Notebook PC or PDA 전용 케이블을 만드실 때 위
처럼 연결하시면 되겠습니다.

(하긴... 케이블 만드실 정도면, 직접 찍어보시겠죠? 전기 통하나
확인만 해보면 되는 일이니... ^^;)

추가로, GPS를 이용한 네비게이션 구축시 파워는 시거잭으로
받기 때문에 USB 부분이 전혀 필요 없습니다.오히려 USB에
연결된 부분에 전원을 넣어주면 다운로드 모드로 되어 버리겠죠? ㅎㅎㅎ

그러니, 별도의 데이터 업데이트 용 케이블을 만드는 경우가
아니라면 USB 커넥터는 무시하시면 되겠습니다. USB커넥터
 안을 들여다 보시면 핀이 네개가 있는데 양쪽 바깥 부분의
긴핀이 전원 공급용이고, 안쪽의 짧은 핀 두개가 데이터
시그널 용입니다.

대부분의 GPS가 그렇듯이 간단한 Serial 통신을 이용하는
경우가 대부분입니다. 그중에서도 HW 컨트롤 등은 전혀
사용하지 않고 무조건 데이터를 보내고 받기만합니다.
(2번 RX : Receive, 3번 TX : Transmit(Send), 5번 GND :
Signal Ground 만 사용)

예전에 네트워크 대신, PC연결하여 데이터 공유시에 사용하던
'널모뎀', 'FX 케이블' 이라고 생각하시면 됩니다.

3.5 파이 4극 커넥터 (직경 3.5mm, 일반 이어폰 커넥터 같이
생겼으나 앞에 접점이 4개인 것)를 구입하시고, 배치에 맞게
케이블을 제작하시면 전용 케이블을 만드실 수 있습니다.

PC용 : 3.5 파이 4극 커넥터 + 케이블(3선) + RS232(DB9)커넥터 암
PDA 용 : 3.5 파이 4극 커넥터 + 케이블(3선) + PDA 싱크 케이블
등의 핀에 매칭
