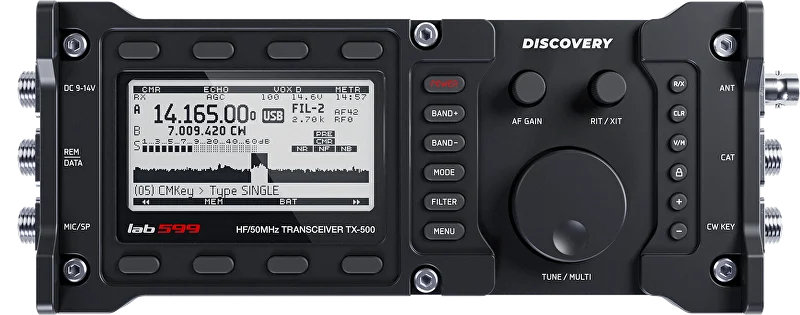

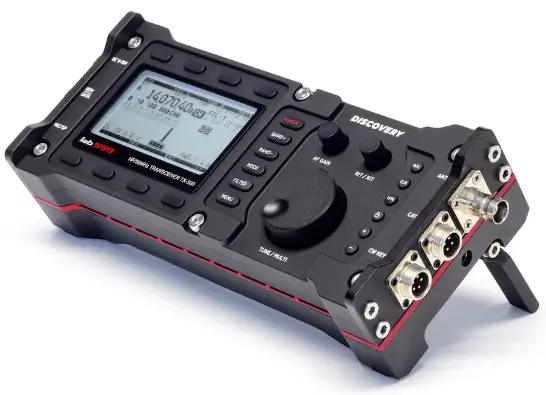

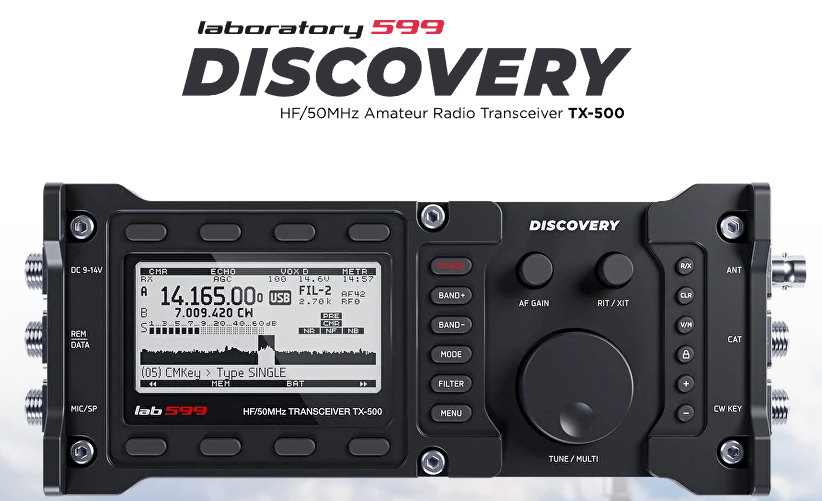

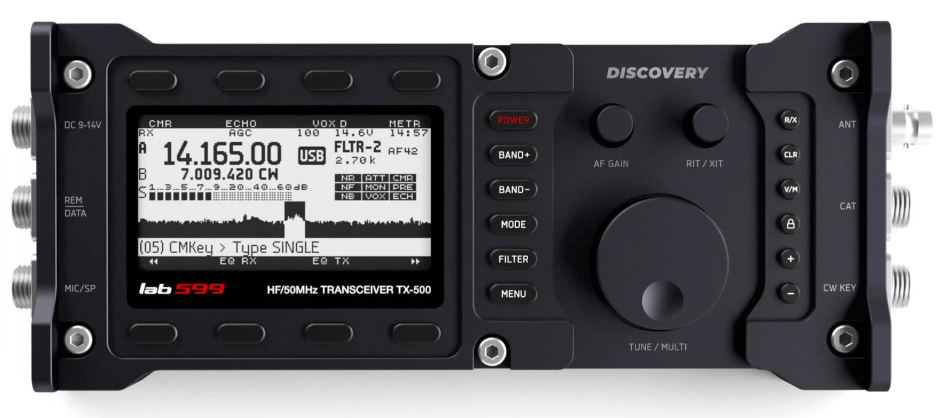

디스커버리 Lab599 TX-500 10W 50MHz 휴대용 HF 송수신기 모든 모드 송수신기 SSB CW DIG AM FM 용

설명:Lab599 Discovery TX-500 성능이나 기능을 희생하지 않고 이전에는 얻을 수 없었던 장소에서 사용할 수 있도록 모험을 위해 특별히 설계되었습니다.Lab599 Discovery TX-500 160-6 미터의 아마추어 라디오 밴드와 모든 모드를 커버하며 최대 출력은 10W 입니다. 그것 자동 노치, 노이즈 감소 및 RX/TX EQ와 같은 진정한 데스크탑 라디오 기능이 제공됩니다. 트랜시버에는 빠른 팬이 내장되어 있습니다. 어댑터를 사용하면 언제 어디서나 새로운 연락처를 쉽게 검색하고 밴드 상태를 평가할 수 있습니다.

일반 기능:
* 160-6 미터 아마추어 라디오 밴드
* 일반 '수신' 범위 0.5-56.0MHz
* 모든 모드: SSB, CW, DIG, AM, FM
* 고성능 32 비트 부동 소수점 DSP
* '수신' 모드에서 100 mA만큼 낮은 전류 드레인 (백라이트 켜기, 프리 앰프 끄기, 신호 없음)
* 외부 전원 공급 장치 DC 9-15V, 전송시 일반적인 1 ~ 3A
* 256x128px 의 고대비 LCD
* 고성능 실시간 팬 어댑터 (48 kHz 너비)
* 온라인 펌웨어 업데이트
* 시야각 및 운송을위한 후면 접이식 킥스탠드
* 초소형 크기 (HxWxD): 90mm (3.5 ") x 207mm (8.1") x 21mm (0.8 ")
* 무게: 0.55kg (1.2lb)

제품 매개 변수 정보:
일반:
* 브랜드: 실험실 599
* 모델 번호: TX-500
* 주파수 범위: 0.5-56.0MHz
* 전류 소비: 100mA
* 외부 전원 공급 장치: DC 9-15V
* 전송 전류: 1-3A
* 작업 모드: SSB/CW/DIG/AM/FM
* DSP: 32bit
* 출력 전력: 1-10W
* 무게: 0.55kg/1.2lb
* 크기: 90x207x21mm/3.5x8.1x0.8 " (HxWxD)

수신기:
* * 감도: 노이즈 플로어 (MDS); 500Hz DSP 필터: -141dBm (14MHz, 프리 앰프 온)
* 블로킹 게인 압축 동적 범위: 500Hz
* BW: 129dB (14 MHz, 2kHz 오프셋, 프리 앰프 오프)
* 상호 혼합 동적 범위: 14 MHz, 20/5/2 kHz, 오프셋: 119/108/106dB
* PC 기반 SDR (소프트웨어 정의 라디오) 응용 프로그램과 호환되는 직각 다운 샘플링 믹서
* PC 사운드 카드 용 수신기 I/Q 출력
* 전환 가능한 저소음 프리앰프 및 감쇠기
* 3 밴드 수신 오디오 이퀄라이저
* 4 조정 가능한 디지털 필터
* 자동 노치 필터링
* 조정 가능한 노이즈 감소 및 노이즈 블랭크
* 오디오 출력 외부 스피커, 3W 일반

송신기:
* 조정 가능한 출력: 1 ~ 10W PEP
* 견고한 SWR 및 온도 보호 최종 증폭기 단계
* 캐리어 억제: 일반적인 50dB
* 고조파/가짜 출력:> 캐리어 아래 50dB
* CW 측면 톤/전송 오프셋 400-1200Hz, 조정 가능
* PTT가있는 스피커 마이크
* 3 밴드 마이크 오디오 이퀄라이저
* 2 조정 가능한 디지털 필터
* 우수한 '펀치' 를위한 DSP RF 음성 처리

패키지 포함:
* 1 x 송수신기
* 1 x 핸드헬드 마이크
* 온라인 소프트웨어 업데이트를위한 1 x CAT 케이블
* 1 x DC 9-15V 외부 전원 케이블
* PTT 및 마이크 어댑터 (3.5mm 잭) 가있는 1 x 헤드폰
* 1 x CW 어댑터 (3.5mm 잭)
* 1 x GX12 7 핀 어댑터

포장 세부 사항:
* G.W. : 1kg

” 불행히도 500년에 TX-2020을 구입하려는 나의 계획은 세계적인 유행병으로 인해 빠르게 무산되었습니다. 다른 많은 기업과 마찬가지로 599번 실험실도 전염병이 지나가기를 기다리며 일시적으로 문을 닫았습니다. 나도 모르게 XYL이 TX-500을 깜짝 선주문했는데 배송이 2020년 가을에서 2021년 봄으로 연기되었습니다. TX-500이 마침내 XNUMX월에 도착했고 그 이후로 저는 이것으로 수많은 현장 견학을 마쳤습니다. 트랜시버와 자신감을 느낍니다. 견고성, 기능 및 QRP 커뮤니티에서 자주 묻는 질문을 증명할 수 있습니다. 지원 팀은 web대지http://lab599.com> 다음과 같은 정보를 받았습니다.

해당 회사에 대한 질문에 대해 받은 빠른 답변 외에도 해당 제품 지원 팀과 또 다른 상호 작용을 한 적이 있습니다. TX-500을 받은 직후 나는 외부 스위치박스를 구성하기 위한 CW 및 마이크/스피커폰 소켓에 대한 배선 다이어그램을 요청했습니다. 지원 팀은 제가 요청한 정보를 즉시 이메일로 보냈으며 추가로 모든 라디오 소켓(전원, CAT 케이블 등)에 대한 배선 다이어그램도 포함했습니다. 그들의 web500년 제한 보증 기간 또는 그 이후에 TX-XNUMX에 문제가 발생한 경우 네바다주 리노에 있는 서비스 수리 센터를 방문하세요.

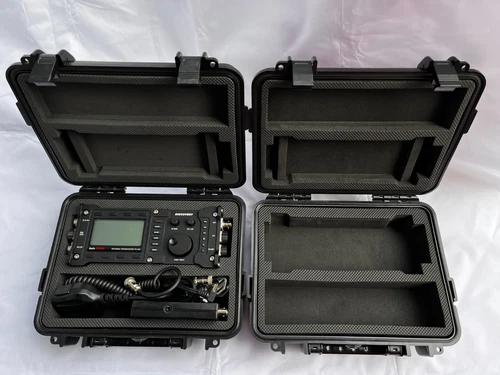

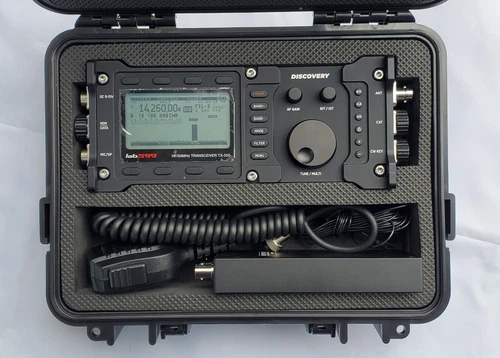

사진 B. TX-500 및 액세서리용 수납공간이 있는 맞춤형 플립형 상자

Ooh La La — 언박싱

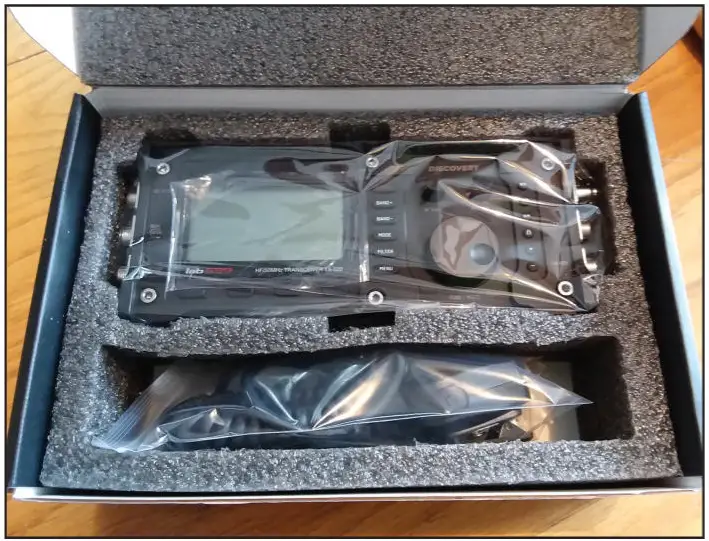

TX-500은 라디오, 스피커, 마이크 및 케이블을 넣을 수 있는 칸막이가 있는 잘 디자인된 판지 상자에 포장되어 있습니다(사진 B 및 C). 상자에서 무전기를 꺼냈을 때 너무 묵직해서 그 무게에 속았습니다. TX-500의 무게는 1.2파운드이지만 훨씬 더 무거워질 것 같습니다. 무전기 본체는 알루미늄 블록으로 가공되었으며 내벽(알루미늄)이 포함되어 있어 충격을 흡수하고 무전기를 떨어뜨릴 경우 구성 요소를 보호하는 데 도움이 되는 것으로 알려졌습니다. 알루미늄 케이스는 송신기 최종 장치의 방열판 역할도 합니다. 라디오의 외부는 내구성이 뛰어나고 마모에 강한 검정색 양극 산화 마감 처리되어 있습니다. 케이스 디자인이 독특하네요. 케이스 전면에는 라디오 전면의 손잡이 위로 올라가는 측면 레일이 내장되어 있습니다. 트랜시버를 뒤집으면 손잡이나 고대비 LCD가 아닌 레일만 표면에 닿게 됩니다. TX-500의 뒷면에는 회사 로고가 새겨져 있으며 작동 시 무전기를 지지하기 위해 아래로 젖혀지는 두 개의 금속 받침대(무전기 양쪽에 하나씩)가 있습니다(사진 D). 또한 케이스의 각 모서리에는 추가 보호 계층을 제공하는 "범프 아웃"이 있습니다. 의심의 여지 없이 라디오는 대자연으로부터 보호하기 위해 제작되었습니다. 곤충, 먼지 및 기타 잔해물이 라디오에 들어갈 수 있는 틈새가 있는 헐거운 케이스가 있는 일부 QRP 라디오와 달리 TX-500은 틈이 없이 견고합니다. 또한 전원용 GX-12 항공 소켓 XNUMX개가 장착되어 있습니다(DC voltage) 데이터 및 CAT 케이블 연결, 스피커/마이크 및 CW 키를 트랜시버에 연결합니다. 안테나는 표준BNC커넥터를 통해 연결됩니다. 라디오에 구멍이 나는 것을 방지하기 위해 내부 스피커가 없습니다. 대신 스피커/마이크

Advertisements

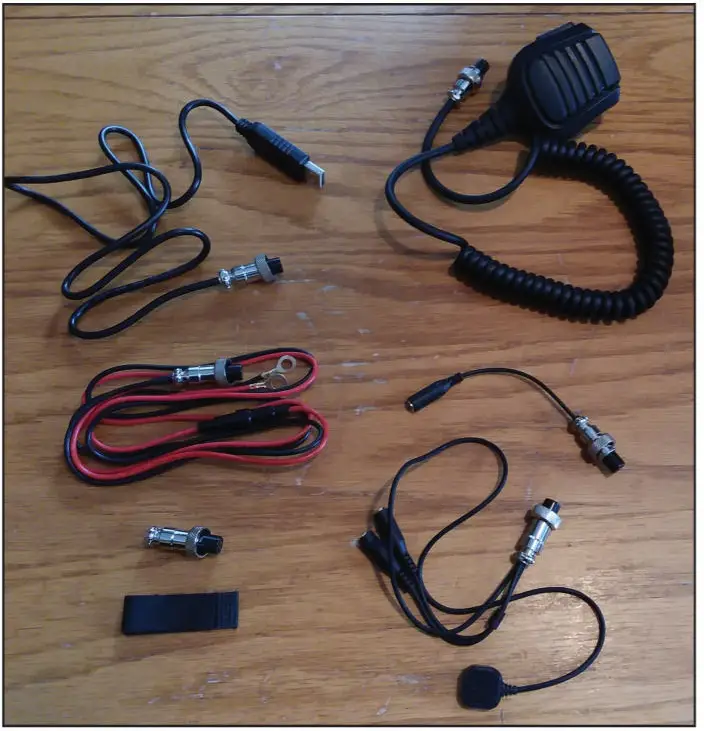

사진C. 왼쪽 위부터 시계 방향: 소프트웨어 업데이트용 CAT 케이블, 스피커/마이크, CWadapter(3.5mm 잭), 헤드셋, PTT 포함 마이크 어댑터(3.5mm 잭), Velcro® 스트랩(랩핑 코드용), GX-12 7 -핀 커넥터 및 외부 전원(9-15V)용 전원 케이블. VOX, CW 피치, RF 게인 등을 포함한 다양한 전송/수신 기능에 대한 설정을 추가로 조정합니다. 제가 특히 좋아하는 기능 중 하나는 송신기를 활성화하고 SWR 확인/조정에 유용한 톤을 보내는 "톤" 기능입니다. (물론 명확한 주파수에서). 활성화되면 송신기의 출력(5와트 이상으로 설정된 경우)이 자동으로 50%(5와트)로 감소됩니다. 근처 방송국의 간섭량과 대역 조건(소음)에 따라 수신기의 사용자 선택 가능한 디지털 필터 500개 중 하나를 사용하여 원치 않는 간섭을 감쇠 및/또는 제거하는 데 도움을 줄 수 있습니다. 필터는 운영자의 개인 취향에 맞게 조정 가능합니다. TX-25에는 송신기용으로 조정 가능한 필터 20개가 있습니다. CW 및 SSB 음성 메모리는 오늘날의 많은 트랜시버에서 주류가 된 또 다른 기능입니다. CW에는 XNUMX개의 메모리 슬롯이 있으며 각 슬롯의 지속 시간은 XNUMX초입니다. SSB용 메모리 슬롯 XNUMX개(각각 XNUMX초 지속). 녹음 및 재생 메모리는 설정이 쉽고 콘테스트 운영, POTA 활성화 및 기타 이벤트에 환영받는 기능입니다.

Advertisements

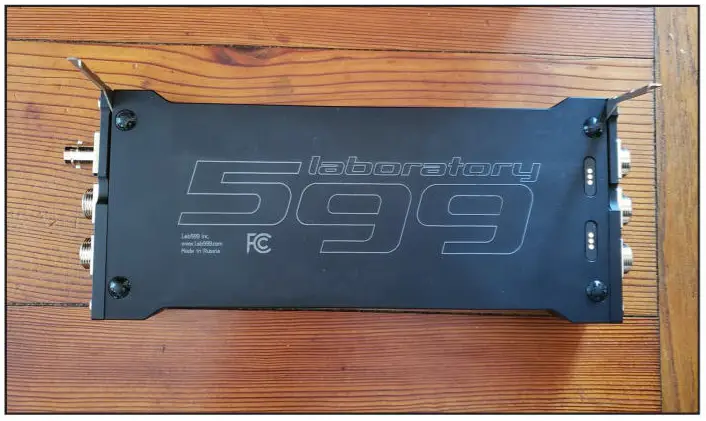

사진 D. 금속 킥스탠드가 전개된 TX-500의 뒷면. 오른쪽에 있는 두 개의 탭은 분리형 배터리 팩(곧 출시 예정)을 위한 연결부입니다. (외부 스피커 부착용 3.5mm 소켓도 포함)이 사용됩니다. 무전기 전면의 손잡이와 버튼에는 고무 재킷이 있으며 습기와 먼지가 들어가지 않도록 밀봉되어 있습니다. 일부 햄이 이 라디오를 방수라고 부르는 것을 들었습니다. 그러나 나는 여기서 적절한 용어가 비바람에 견디는 것이라고 믿습니다. 나는 현장 견학 중에 트랜시버를 개울이나 웅덩이에 떨어뜨리면 제대로 작동하지 않을 것이라고 생각합니다. 그러나 TX-500에 약간의 비가 내리거나 모래가 부는 해변에 현장 작업을 설정하더라도 걱정하지 않을 것입니다. 당신이 나와 같은 멍청이이고 라디오 옆에 음료수를 쏟았거나, 라디오를 땅에 떨어뜨렸거나, 휴대용 작동을 설정하기 위해 급히 피크닉 테이블 가장자리에서 실수로 트랜시버를 밀어낸 경우, 디자인과 디자인에 큰 감사를 표할 것입니다. TX-500의 솜씨.

기본 기능 및 레이아웃

TX-500은 32~1미터에서 10~160와트의 전력 출력을 조정할 수 있는 6비트 소프트웨어 정의 라디오(SDR)입니다. 모든 모드(CW, SSB, AM, FM 및 디지털)를 커버하며 일반 커버리지 수신기(0.5-56MHz)를 갖추고 있습니다. 트랜시버의 크기는 높이 3.5인치, 너비 8.1인치, 깊이 0.8인치입니다. 케이블(예: 전원 공급 장치, 키 등)을 측면 장착 GX-12 커넥터에 연결하면 전체 너비가 약 11인치로 늘어납니다. TX-500의 모든 컨트롤은 전면 패널에 있습니다. VFO 손잡이는 라디오에서 가장 큰 손잡이이며 특정 메뉴 매개변수를 변경하기 위한 컨트롤 역할도 합니다. 두 개의 작은 손잡이(AF 게인 및 RIT/XIT 컨트롤)가 VFO 컨트롤 위에 있습니다. XNUMX개의 버튼(RIT/XIT 켜기/끄기, RIT/XIT 지우기, 주파수 메모리, VFOlock 및 VFO주파수 단계)은 VFO 손잡이 오른쪽에 있습니다.

Advertisements

VFO 손잡이 왼쪽에는 전원(켜기/끄기), 작동 대역, 모드 전환, 통과 대역 필터 설정 및 추가 기능을 위한 메뉴 액세스 버튼을 위한 고무 기능 키가 있습니다. 흑백 LCD(폭 약 3인치 x 높이 1.75인치)는 무전기 왼쪽의 대부분을 구성하며 주파수와 수신 모드에 있을 때 S-미터를 표시하는 막대 그래프, 전력 출력, SWR, 마이크 게인 또는 전송 모드에 있을 때 ALC. 다른 기능(예: 음성 프로세서, 소음 감소, 노치 필터 등)의 상태를 보여주는 정보 블록은 디스플레이 오른쪽에 있습니다. 사용 중인 인근 주파수를 실시간으로 표시하는 스펙트럼 분석기(48kHz 폭)가 디스플레이 하단에 있습니다. 표시되는 기타 주목할만한 정보에는 공급량이 포함됩니다.tage, 시계 및 내부 온도가 섭씨 60°(화씨 140°)를 초과하는 경우 고온 경고. TX-500이 작동 중에 너무 뜨거워지는 경우(송신기 출력 과열)tage) 안전한 작동 온도에 도달할 때까지 트랜스미터는 자동으로 비활성화됩니다.

LCD 옆에는 사용자가 선택할 수 있는 메뉴 기능 키가 총 5개 있습니다. 메뉴 버튼을 누른 후 각 키의 기능이 LCD에 표시됩니다. VFO 노브는 메뉴 기능 키와 함께 사용되어 VOX, CW 피치, RF 게인 등을 포함한 다양한 전송/수신 기능에 대한 설정을 추가로 조정합니다. 제가 특히 좋아하는 기능 중 하나는 "톤" 기능입니다. SWR을 확인/조정하는 데 도움이 되는 톤을 전송합니다(물론 명확한 주파수에서). 활성화되면 송신기의 출력(50와트 이상으로 설정된 경우)이 자동으로 5%(500와트)로 감소됩니다. 근처 방송국의 간섭량과 대역 조건(소음)에 따라 수신기의 사용자 선택 가능한 디지털 필터 25개 중 하나를 사용하여 원치 않는 간섭을 감쇠 및/또는 제거하는 데 도움을 줄 수 있습니다. 필터는 운영자의 개인 취향에 맞게 조정 가능합니다. TX-20에는 송신기용으로 조정 가능한 필터 XNUMX개가 있습니다. CW 및 SSB 음성 메모리는 오늘날의 많은 트랜시버에서 주류가 된 또 다른 기능입니다. CW에는 XNUMX개의 메모리 슬롯이 있으며 각 슬롯의 지속 시간은 XNUMX초입니다. SSB용 메모리 슬롯 XNUMX개(각각 XNUMX초 지속). 녹음 및 재생 메모리는 설정이 쉽고 콘테스트 운영, POTA 활성화 및 기타 이벤트에 환영받는 기능입니다.

Advertisements

방송중에

TX-500의 포장을 풀고 지침을 살펴본 후 제공된 전원 케이블 끝에 Anderson Powerpole® 커넥터를 연결하고 트랜시버를 작동시킨 다음 QTH에서 여러 개의 전화 및 CW 연결을 만들었습니다. CW에 대해 부정적인 피드백을 받지 못했습니다. 내가 전화로 작업한 모든 사람들은 내 오디오가 훌륭하다고 말했습니다. 실제로 여러 운영자가 나에게 전송 오디오/이퀄라이제이션 설정을 조정하지 말라고 한 번 이상 말했습니다. 오디오는 기본적으로 훌륭하기 때문입니다! 몇 번 접촉한 후 ICOM IC-7300을 켜서 동일한 안테나를 가진 수신기를 비교했습니다. 이것은 비교를 위해 내 귀와 S미터만을 사용하여 높은 수준의 비교였습니다. IC-7300을 기본 레퍼런스로 사용하여 TX-500이 IC-7300이 낼 수 있는 모든 것을 "들을" 수 있다는 것을 발견했습니다. 두 장비 사이의 S 미터 판독값에 약간의 차이가 있었지만(IC-7300은 종종 약간 더 높게 판독함) 액면 그대로 두 수신기 간에 큰 차이는 발견되지 않았습니다. 오두막에서는 IC-7300(전원을 QRP 수준으로 낮춘 상태)을 기본 송수신기로 사용하지만 집에서는 점점 더 TX-500을 사용하고 있다는 점을 기억해야 합니다.

오늘날의 많은 다른 라디오와 마찬가지로 메뉴 기능과 컨트롤은 설명이 필요 없으며 몇 분 동안 터치하고 재생하면 이러한 기능을 익힐 수 있습니다. 그러나 라디오에는 많은 기능이 있으므로 설명서를 통해 약간의 시간을 들여 라디오의 고급 기능과 성능을 익히는 것이 좋습니다. TX-500으로 아직 탐구하지 않은 영역 중 하나는 디지털 모드를 사용하여 작동하는 방식입니다. TX-500에는 GX-12 커넥터 중 하나에 연결되는 오디오 케이블이 장착되어 있습니다. 필요한 유일한 남은 항목은 선택한 사운드 카드, 컴퓨터 및 소프트웨어입니다. TX-500을 사용하여 디지털 모드에 들어가는 것은 내 할 일 목록에 있으며 다음 열에서 업데이트를 제공하겠습니다. TX-500에 대한 나의 초기 관심사 중 하나는 화창한 날에 흑백 LCD가 얼마나 잘 표시되는지였습니다. 날씨(맑음, 구름 등)에 관계없이 디스플레이의 문자가 선명하고 명확하며 읽기 쉽다는 것을 알았습니다. 나는 햇볕이 잘 드는 환경이 해를 끼치지 않으며 실외에서든 실내에서든 LCD를 읽기 위해 라디오를 조정하거나 위치를 변경할 필요가 없다는 사실을 발견했습니다.

Advertisements

호부

나는 TX-500에 대해 좋아하는 것이 많고 싫어하는 것이 거의 없습니다. 다음은 몇 달 동안 이 라디오를 사용하여 얻은 결과입니다. 낮은 전류 소모 – 라디오는 전류 소비가 매우 낮아서 탁월한 현장 라디오입니다. TX-500은 수신 시 110mA, 1~2.5mA의 전류 소비를 자랑합니다. amp전송 시 소비량(출력 전력에 따라 다름) 이 정도 수준이면 작은 리튬이온 배터리로도 장시간 작동이 가능하다. GX-12 커넥터 – TX-500을 받기 전에는 GX-12 커넥터에 대해 고민이 많았습니다. 그들은 나에게 이질적이었고 나는 그들이 얼마나 잘 작동할지 확신하지 못했습니다. 그러나 이러한 커넥터가 라디오의 내후성을 높이는 데 도움이 된다는 사실을 알게 된 후 실수로 500핀 DC 전원 코드를 599핀 CW 키 소켓에 꽂을 수 없으며 그 반대의 경우도 마찬가지라는 사실을 알게 된 후(저는 멍청이입니다) 왜 그런 것인지 궁금합니다. 업계의 다른 사람들은 이를 사용하지 않습니다. 이 커넥터는 장점이 있으며 온라인에서 쉽게 구할 수 있으므로 특정 키, 외부 스피커 등에 맞게 자신만의 플러그를 맞춤화하려는 경우 걱정하지 마십시오. 내장 배터리 팩이나 안테나 튜너가 없습니다. – TX-599에는 내장 전원 공급 장치(배터리 팩) 또는 내부 안테나 튜너. Photo E. Laboratory XNUMX의 탈착식 외부 배터리 팩이 있기 때문에… 곧 출시될 예정입니다. (실험실 XNUMX 제공)

Advertisements

역사적으로 현장에서 외부 배터리를 사용하고 공진 안테나(튜너 필요 없음)를 배치하거나 트윈 리드가 공급되는 쌍극자와 함께 사용하기 위해 외부 튜너를 가지고 갔습니다. 내부 전원 공급 장치와 안테나 튜너가 없어도 문제가 되지 않습니다. Laboratory 599가 TX-500 뒷면에 직접 부착할 외부 배터리 팩(사진 E) 출시를 위해 노력하고 있다는 소식을 전하게 되어 기쁩니다. 배터리 팩에는 사용자가 제공한 18650 리튬 이온 배터리 18650개를 넣을 수 있는 공간이 포함되어 있으며 켜기/끄기 스위치, 내장 충전기, 배터리 상태를 보여주는 LED 표시기가 장착되어 있는 것으로 알려졌습니다. 500 배터리를 사용하는 것은 필요할 때 쉽게 새 배터리로 교체할 수 있기 때문에 (제 생각에는) 독창적인 아이디어입니다. 내 XYL 참고 사항 — 여보, 이 배터리 팩이 출시되는 대로 바로 구매할 예정입니다. 전체 브레이크인 키잉 부족 - TX-XNUMX은 전체 브레이크인(QSK) 작동이 아니라 전송과 수신 사이를 전환하기 위해 릴레이를 사용하므로 세미 브레이크인 작동이 가능합니다. 전체 QSK 작동을 선호하고 dit와 dah 사이의 소리를 듣고 싶어하는 CW 운영자는 이것이 짜증스러울 수 있습니다. 사용자 친화적 Web사이트 – 나는 599번 연구소를 찾았습니다. web사이트는 탐색하기 쉽고 관련 없는 정보가 많이 포함되어 있지 않습니다. 탭은 상단에 위치합니다. webTX-500에 대한 추가 정보, 사용 가능한 다운로드(펌웨어 업데이트), 제품 지원 및 구매처 정보를 보려면 페이지를 방문하세요. 기술 지원팀에 문의하는 양식은 제품 지원 탭 아래에 있습니다. GX-599 커넥터 배선 다이어그램과 관련하여 Laboratory 12에 연락했을 때 이 양식을 사용했으며, 이전에 언급한 것처럼 빠른 답변에 깊은 인상을 받았습니다.

그렇다면 TX-500은 기다릴 가치가 있습니까?

현장에서 다른 QRPradios를 수년간 사용해 본 결과, 저는 TX-500이 큰 축복이라고 생각합니다. 측면 난간과 범프아웃(보호용), 내후성 및 견고한 구조를 통합한 혁신적인 디자인은 아마추어 무선 업계에서 현장 무선에 대한 새로운 기준을 설정했습니다. 물론 현장 라디오로 판매되고 TX-500이 수행하는 모든 기능과 그 이상(VHF 및 UHF 적용 범위 포함)을 수행하는 다른 라디오도 구입할 수 있습니다. 그러나 이러한 무전기 중 일부를 작동시킨 후, 배낭에서 이리저리 밀치거나 작동 중이던 통나무에 실수로 부딪히면 상당한 손상이 발생할 수 있다는 우려가 있습니다. 어떤 사람들은 QRP를 하기에는 인생이 너무 짧다고 말합니다. QRP 송수신기가 야외 활동의 혹독함을 견딜 수 있을지 걱정하면서 인생은 너무 짧다고 말합니다. 햄 라디오 콘센트www.hamradio.com>는 Laboratory 599의 공인 북미 딜러입니다. 2021년 500월 현재 HRO의 TX-900 가격은 500달러였지만 (지속적인 전염병 지연으로 인해) 이월 주문 상태였습니다. 하지만 현장 통신용으로 설계 및 제작된 견고한 QRP 트랜시버를 찾고 있다면 TX-XNUMX은 기다릴 가치가 있다고 약속할 수 있습니다.

Advertisements

• YOUKITS DIG 40 QRP 트랜시버 사용 설명서

  YOUKITS DIG 40 QRP 트랜시버 사용 설명서 DIG 40 QRP 트랜시버 이 40m 전용 디지털 모델 QRP 트랜시버…

  Advertisements



•

설명 및 사양

설명
BP-500 배터리 팩은 Lab 599 Discovery TX-500 트랜시버에 직접 연결하고 교체 가능한 리튬 이온 18650 셀(정격 볼륨tag전자 3.7V).
넓은 충전 볼륨tag13 ~ 50V 범위에서 배터리 팩을 다양한 DC 전원(가정용 전원 공급 장치, 다양한 차량의 전기 온보드 네트워크, 태양광 패널)에서 충전할 수 있습니다. 과열, 극성 반전에 대한 보호 기능을 제공합니다.
배터리 팩에는 배터리 잔량 표시가 있습니다. Discovery TX-500 트랜시버에 연결하면 트랜시버 화면에서 추가 배터리 정보를 사용할 수 있습니다.
BP-500 특징:
추가 케이블 연결 없이 Lab 599 Discovery TX-500 트랜시버에 직접 연결
교체 가능한 리튬 이온 18650 배터리
3개 또는 6개의 배터리 사용 가능
와이드 충전 볼륨tage 범위는 13 ~ 50V
태양열 패널에서 충전하는 기능
XNUMX개의 세그먼트 충전 LED 레벨 표시기
트랜시버 화면에 추가 매개변수를 표시합니다.
알루미늄 라디에이터는 트랜시버를 효과적으로 냉각합니다.
쉬운 작동과 운반을 위한 접이식 킥스탠드.

명세서:
교체 가능한 리튬 이온 18650 배터리
외부 전원 공급 장치 DC 13-50V, 권장 전류 3A
치수(L × W × H): 207 × 90 × 21mm
무게(배터리 제외): 0.35kg.

패키지 포함 *
배터리 팩 BP-500 – 1개
배터리 충전기 - 1개
육각 키 3mm – 1개
육각 키 2mm – 1개
M4 × 25mm 나사 – 4개
 패키지 내용물은 제조사 사정에 따라 예고 없이 변경될 수 있습니다

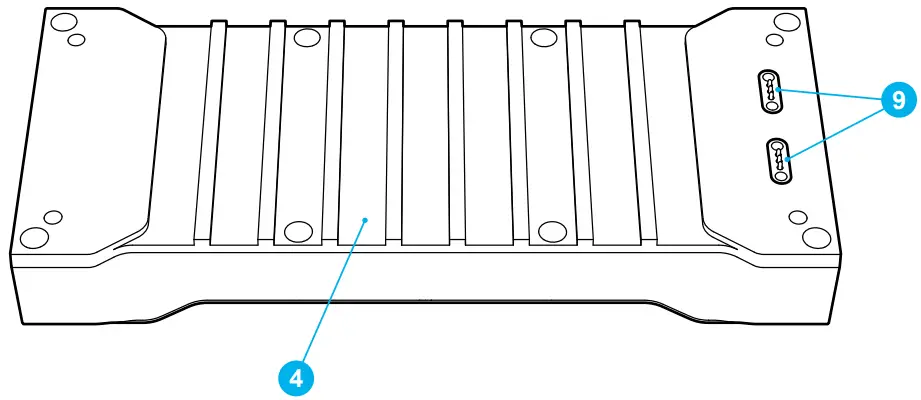

모양 및 컨트롤
맨 위 view

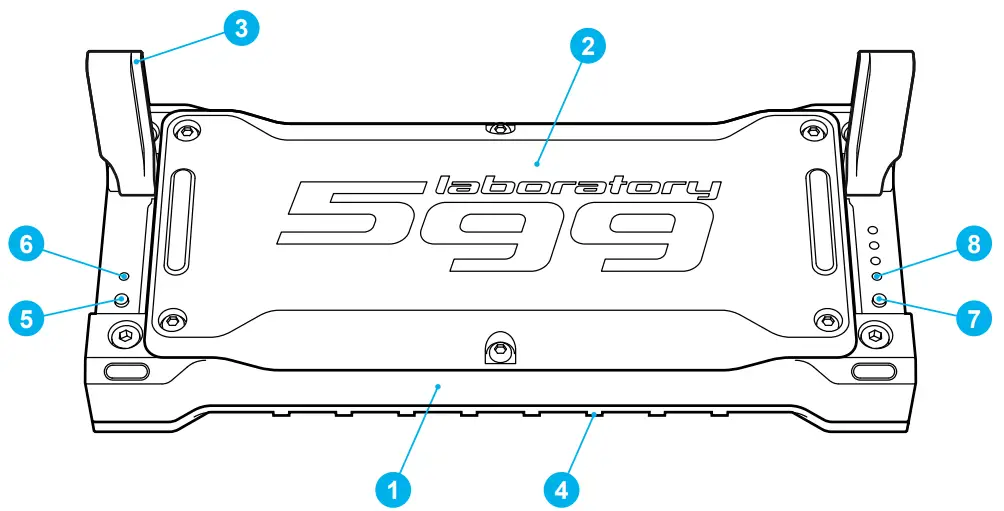

외관 및 컨트롤

1. 장치 인클로저
2. 상단 커버
3. 킥 스탠드
4. 배터리 방열판
5. 전원 버튼
6. 작동 표시등
7. 배터리 잔량 확인 버튼
8. 배터리 수준 표시
9. 접촉 패드
10. DC 충전기 소켓 5.5×2.5mm

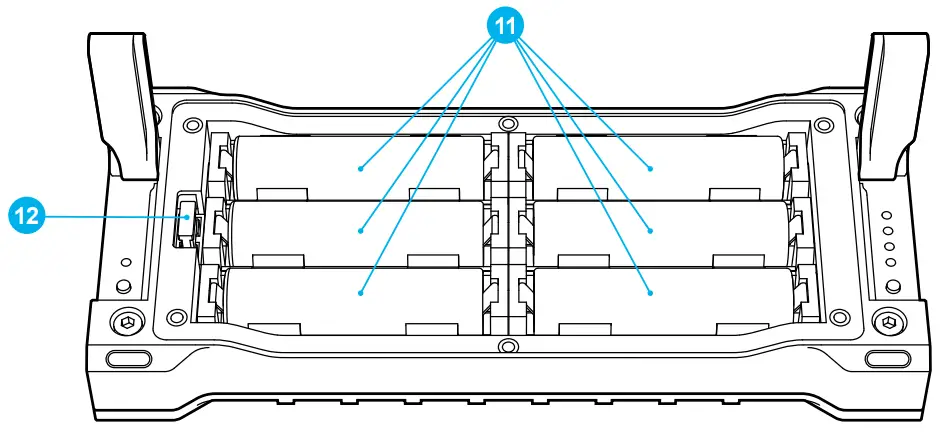

11. 리튬 이온 18650 배터리 홀더
12. 퓨즈, 3А

유지

배터리 설치 및 퓨즈 교체

 BP-500 배터리 팩으로 작업을 수행할 때 배터리 팩이 꺼져 있는지 확인하십시오(전원 표시등이 켜지지 않음).

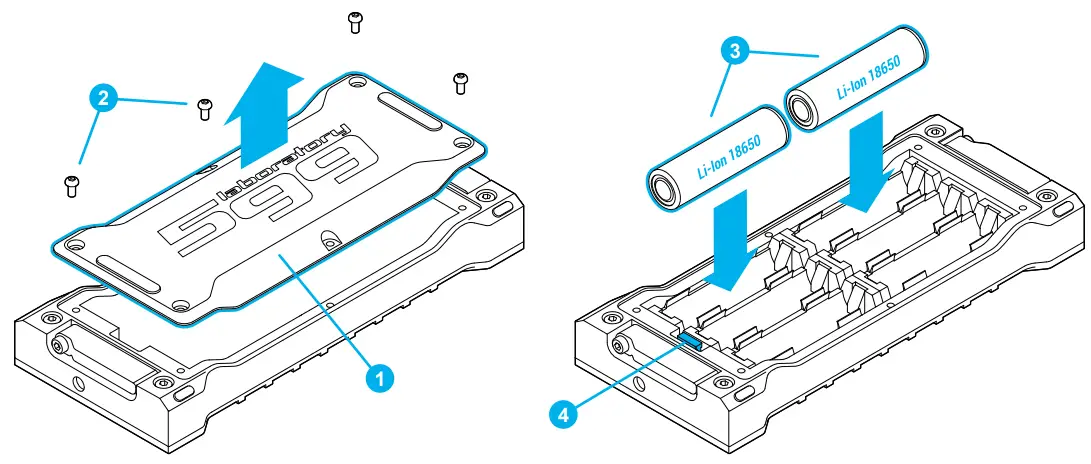

1. 제공된 1mm 육각 렌치로 6개의 M3 나사(2)를 풀어 배터리 팩(2)의 상단 덮개를 제거합니다.



2. Li-Ion 18650 배터리(3)를 극성에 주의하면서 배터리 홀더에 설치합니다.
3. 필요한 경우 퓨즈(4), 3A를 교체합니다.

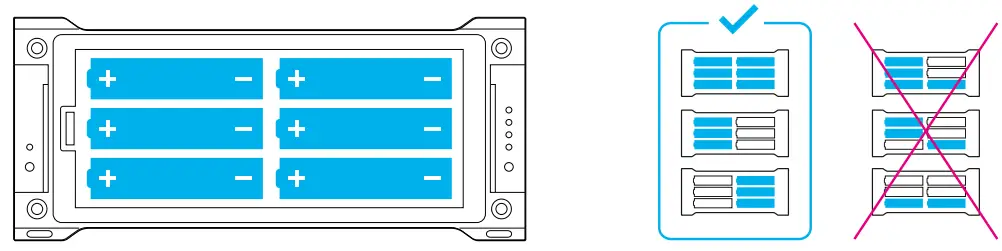

다이어그램에 따라 6개 또는 3개의 배터리를 설치할 수 있습니다.

 배터리를 설치하거나 교체한 후에는 배터리 팩을 활성화하기 위해 배터리 충전기를 연결해야 합니다.

연결 및 제어

트랜시버에 배터리 팩 연결

 배터리 팩이 꺼져 있는지 확인하십시오(전원 표시등이 활성화되지 않음). 배터리 팩이 활성화된 상태에서 배터리 팩의 접촉 패드를 단락시키면 장치가 손상될 수 있습니다.

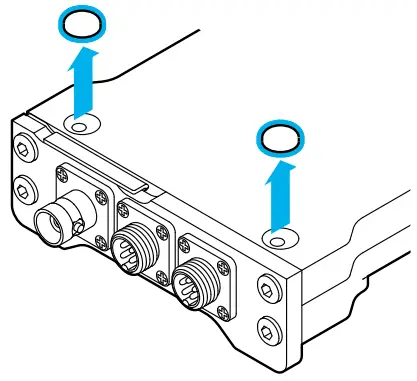

1. TX-500 트랜시버 뒷면의 관통 장착 구멍을 덮고 있는 고무 발을 제거합니다.



2. 접촉 패드의 위치에 따라 배터리 팩과 트랜시버를 도킹하고 제공된 M4 × 25mm 나사로 고정합니다.



켜기

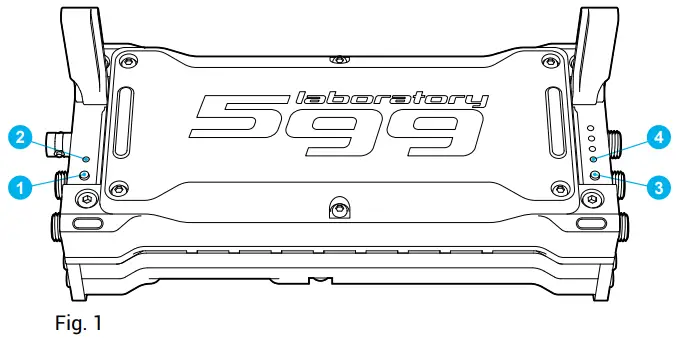

1. 배터리 팩을 켜려면 전원 표시등(1)이 켜질 때까지 전원 버튼(1, 그림 1)을 2-2초 동안 누르고 있습니다.
2. 배터리 팩을 활성화한 후 10초 이내에 POWER 키를 사용하여 TX-500 송수신기를 켭니다.

끄기

1. POWER 키를 사용하여 TX-500 송수신기를 끕니다.
2. 10초 동안 사용하지 않으면 배터리 팩이 자동으로 꺼지고 전원 표시등(2, 그림 1)이 꺼집니다.



충전 레벨 제어
배터리 수준을 확인하려면 버튼(3, 그림 1)을 누르면 4분할 디스플레이(25)에 50, 75, 100, XNUMX%에 해당하는 충전 수준이 표시됩니다.
배터리 팩이 TX-500 트랜시버에 연결되면 트랜시버 화면에서 고급 배터리 매개변수 표시를 사용할 수 있습니다. 화면 메뉴에서 배터리 모니터를 불러오려면 "BAT" 기능을 활성화하십시오(1, 그림 2). 트랜시버는 배터리 입력 볼륨을 표시합니다.tage(2), 배터리 충전 수준(3), 배터리 팩이 충전 모드(4)인 경우 배터리 소비 전력 또는 충전 전력.

충전 및 외부 전원

 입력 공급량을 확인하십시오.tag사용한 충전기의 e는 50V를 초과하지 않습니다.

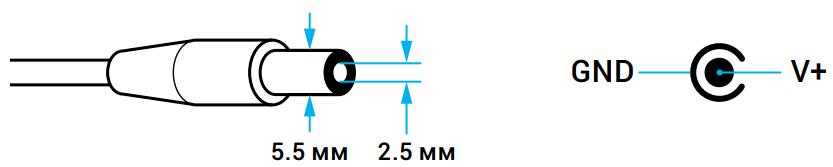

BP-500 배터리 팩을 충전하려면 팩의 DC 13×50 커넥터에 DC 5.5-2.5V 전원 공급 장치를 연결하십시오. 권장 전원 공급 장치 전류는 3A입니다.

BP-500은 외부 전원이 TX-500에 연결되어 있으면 충전되지 않습니다. 배터리 팩이 활성 상태이면 트랜시버의 외부 전원 공급 장치가 저전압이면 백업 전원을 제공합니다.tage(배터리 팩 볼륨 이하tage) 또는 외부 전원이 손실된 경우.
태양 전지판 셀은 출력 볼륨을 제공하는 충전 소스로 사용할 수 있습니다.tage 13 ~ 50V 범위.

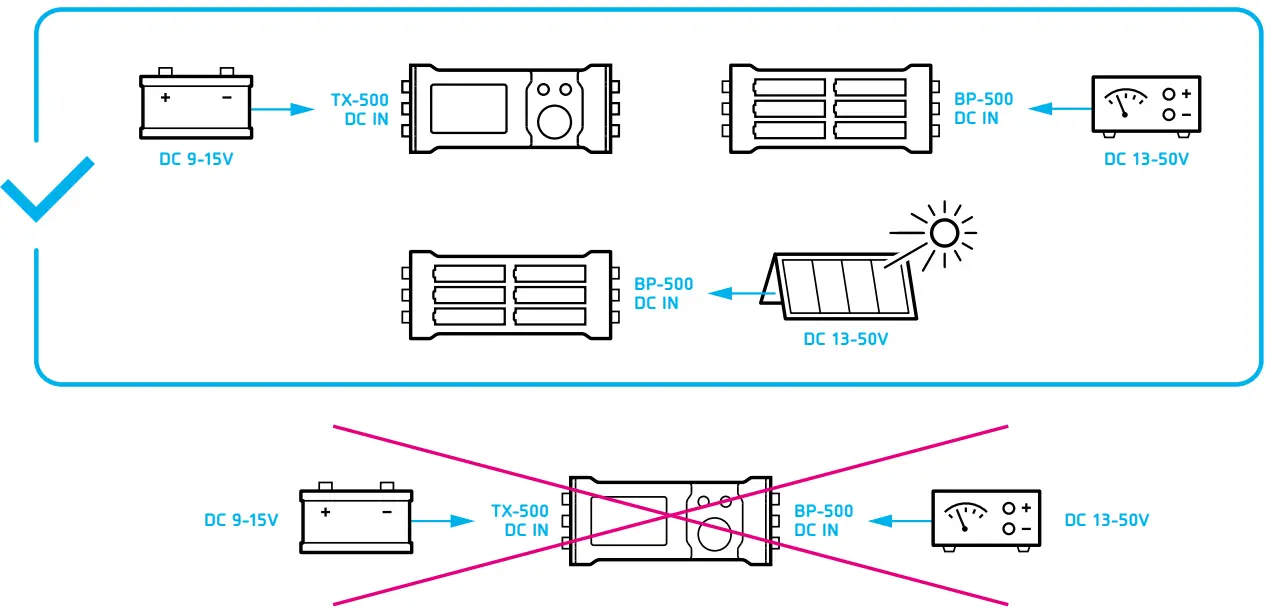

외부 전원 연결 옵션:
