SX-600 취급설명서
금번 다이아몬드 안테나 제품을 구입해 주셔서 감사합니다. 이 제품은 아마추어 무선 등에 사용하는 통과형 고주파 전력계입니다. 통상 SWR Power계라고 부르고 있습니다.

이 SWR Power계는 무선기와 안테나 사이에 연결하고, 간단하게 조작하여 송신전력, 반사전력, SWR등의 체크를 할 수 있습니다. 또 SSB전용시에 편리한 변주 피크전력을 보는 PEP (Peak envelope power)모니터 표시가 부착되어있습니다. 메타 눈금판은 외부전원 DC 13.8V를 연결하면 조명에 의해 눈금이 나오는 소프트 조명으로 되어있습니다.

다이아 몬드 안테나가 개발한 광대역 센서에 의한 전력손실(투입손실)이 작고, 무선기에서 안테나로 급전조건을 손실없이 측정할 수 있습니다.

★사용전에 꼭 읽어 주십시오.

1. 이 SWR Power계는 출하시에 완전조정 끝난것이므로, 케이스를 뜯거나 내부에 무언가 닿으면 측정오차를 발생시키는 원인이 되므로 절대로 손에 닿지 않도록 하십시오. 특히 센서는 고주파 회로구조 이므로 일반적인 측정기로는 조정할 수 없습니다. 내부에 손을 대면 유상수리가 되므로 주의하십시오.

2. 이 SWR Power계의 전력표시는 센서 입력단에 있어 전력입력치를 나타내고 있습니다. 만약 센서 출력단에 있어서 전력을 요구할 경우는 표시 전력치에서 센서의 전력손실분을 빼야만 한다.

3. SSB모드에서 전용의 경우 <PEP MONI>에서는 통상 Peak치의 약 70~90% 의 전력표시를 합니다. 100% 의 전력표시가 가능하지 않은 것은 CR회로에 의한 구성으로 시정수의 영향이 나오기 때문입니다.

★사용상 주의

1. 이 제품으로 사용할 주파수대역은 다음과 같습니다.

센서 1(S!) : 1.8~160MHz

센서 2(S2) 140~525MHz

2. 측정가능 전력은 200W까지 입니다.(단시간의 경우)

단 전파형식이 FM,CW,FAX,RTTY의 경우는 연속 최대 전력이 다읨의 전력치를 넘지 않도록 주의 하십시오. 이 이상 의 Power를 입력하면 소자가 탈 우려가 있습니다.

센서 1

센서 2

3. 센서는 고감도 설계로 되어있어서 극심한 충격을 주지 않도록 주의하십시오.

★ 각 부의 명칭

·1. 메타 : 이 메타로 송신전력. 반사전력, SWR을 나타냅니다. 위에서 첫 번째가 H(High)/Low)의 SWR눈금으로 1~∞를 나타냅니다. L 눈금은 송신전결이 5W이하에서 사용합니다. H눈금은 5W이상에서 사용합니다. 두 번째 눈금이하는 전력측정의 눈금으로5W/20W/200W의 3렌지 전환방식입니다.

2. Range 스위치 : 이 렌지 스위치에 의해 전력지표의 최대치를 5W/20W/200W로 전환 할 수 있습니다.

3. Function 스위치 : 이 렌지스위치에 의해 전력 SWR측정기능을 선택합니다.

4. CAL 손잡이 : SWR을 측정할 때 전력에 따라 메타를 풀스케일로 세팅하는 손잡이 입니다. 송신 상태로하고 시계방향으로 돌리면 지침은 좌측으로 움직입니다.

5. Power 스위치 : 전력표시 진행파전력(FWD), 반사파 전력(REF) 전환 스위치

6. AVG PEP MONI 스위치 : 전력측정시 AVG, PEP MONI전환 스위치를 {?}의 상태로 하면 메타에 표시된 전력치는 평균전력으로 됩니다. AVG,PEP MONI 스위치를 {?}의 상태로 하면 PEP 전력에 비례한 모니터 표시로 됩니다. 이것은 SSB전용 때에 사용합니다.

7. 메타 영점조정 : 측정하지 않을 때 메타 바늘이 영점에서 벗어나 있을 경우는 마이너스 드라이버로 어느 쪽으로든 돌려서 지침이 영점이 되도록 조정합니다.

8. LED 표시 : 전원을 사용한 경우에 센서 선택의 표시가 LED로 확인

9. TX(트렌지 바 S1) : 트렌지 바 출격단자와 연결한 M형 코넥터로 동축케이블을 연결합니다. 50Ω의 동축을 사용해 주십시오.

10. ANT (안테나 S1) : 안테나 혹은 데미로드를 연결한 M형 코넥타 단자입니다

11. TX (트렌지 바 S2)

12. ANT (안테나 S2)

13. DC13.8V : 메타 조명 및 LED표시용 전원입니다. 직류전원 11~15V의 범위내에서 사용해주십시오. 적선(+) 측선(-)fh 배선합니다, 전원을 사용하지 않아도 메타는 작동합니다.

14. 센서 세렉트 스위치 (S1:S2) :

이 스위치로 표시하고 싶은 메타표시 센서를 선택합니다.

★ 사용

● 본 기계의 연결 방법

1. 무선기의 출력 케이블과 본기 TX 측을 M형코넥타에 연결합니다. 안테나 측의 M형 코넥타에는 안테나 급전용의 동축케이블을 연결합니다.

2. 조명 및 LED표시이용 경우는 뒷면에 직류전원을 공급하는 단자가 있으므로, 부속 전원 코드로 그림과 같이 연결합니다. 직류안정화 전원은 11~15V 범위에서 사용해 주십시오. 전원 코드 빨간을 (+), 검정을 (-)로 배선합니다.

● 진행파전력(FWD) 측정

트렌시 바에서 어느정도 파워가 나오는가 측정해봅시다.

진행파전력의 경우는 지침의 흔들림이 클수록 파워가 나오고 있다는 것입니다.

단, 반사파가 작은 것이 조건이 됩니다.

1. Function스위치를 Power위치로 합니다.

2. Power 스위치를 FWD로 합니다.

3. Range스위치를 측정하려고 하는 전력에 맞춥니다.

(예를 들어, 10W의 트렌지 바일 경우 20W의 위치에 맞춥니다. 100W의 경우는 200W렌지로 합니다)

4. ANT측의 M형 코넥타가 다미로드 혹은 안테나에 연결되어있는 것을 확인합니다.

5. 트렌지 바의 송신상태 (SSB이외의 모드)로 하면 메타의 바늘은 진행파 전력에 따라 값을 나타냅니다)

6. SSB모드의 경우는 PEP MONI의 위치에 마이크를 향해 소음을 내면 변조 피크 전력을 모니터 할 수 있습니다.

● 반사파 전력(REF) 측정

반사파 경우는 지침의 흔들림이 작을수록 안테나의 효율이 좋습니다. 반사파는 전파가 트렌지바에서 나와서 안테나로 급전되는 본래 그 대로 안테나에서 전파가 모두 없어지는게 효율이 좋은 안테나이지만, 반드시 안테나에서 전파가 되돌아옵니다. 그 되돌아오는 전파를 반사파라고 합니다. 따라서 되돌아오는 전파가 적을수록 효율이 좋은 안테나라고 할 수 있습니다.

1. Function 스위치를 Power위치로 합니다.

2. Power스위치를 REF측으로 합니다.

3. Range 스위치를 측정할 경우 전력에 맞춥니다. 송신출력이 10W의 경우 20W렌지로 합니다.

4. ANT 측의 M형 코넥타가 데미로드 혹은 안테나에 연결되어 있는가를 확인합니다.

5. 트렌지바를 송신상태로 하면 메타는 반사파 전력에 따라 값을 나타냅니다.

6. 메타의 흔들림이 작은 경우는 Range 스위치를 W수 적은 방향으로 전환 해 주십시오.

● SWR(정재파비) 측정

1. Function스위치를 cal 측으로 합니다.

2. Dal 손잡이를 반시계방향으로 돌려 Min 위치에 놓습니다.

3. 트렌시 바를 송신상태로 해서 지침이 메타 상의 ▼위치로 되도록 Cal 손잡이를 시계방향으로 돌립 니다.

4. 다음에 송신상태인 채로 Function스위치를 SWR로 전환합니다. 이 때의 메타 지시치가 안테나의 SWR값이 됩니다. (제일 위의 눈금)

또 메타의 눈금판에는 H/L의 2개의 SWR눈금이 표시되어있지만, 송신전력 5W이하 일 때는 L눈금을 5W이상일 때는 H눈금을 읽을 수 있습니다.

※SWR과 반사전력의 관계는 다음 표와 같습니다.

5. SWR값을 계산식에 의해 구하는 방식은

Pf … 진행파 전력

Pr … 반사파 전력이라고 하면

주의 : SWR메타의 값과 계산식에 의한 SWR값이 다를 경우가 있습니다.

이 경우는 계산치의 방식이 정확합니다. 메타 표시는 다이어드 커브에 의한 오차가 측정 전력따라 발생할 수 있습니다.

★ SWR이 높은 경우는 어떻게 하면 좋을까?

SWR이 높은 경우는 안테나. 동축 케이블. 코넥터 등의 핸다 부착 불량으로 볼 수 있습니다. 테스트로 통하는 지 확인해 주십시오.

또 안테나에 따라서 설치 장소에 의한 주위 환경등도 SWR를 높게 하는 원인이 될 수 도 있습니다.

S W R 계측기 사용법 (2016.1.10)

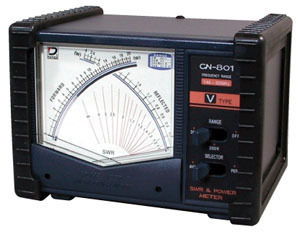

◆ 전면부 설명

1. 메터 : 나가는출력, 들어오는출력(반사출력), 칼리브레이션,SWR을 나타내는데
사용됩니다

2. 레버3개(우측하단) : 3개를 좌측것부터 설명
1) 계측 단위레버: 5, 20, 200으로 계측하고자하는 출력을 설정
※ 50W출력을 계측하기위해서는 50W에 놓아두고 사용 이것을 5W에 맟추어서
사용하면 계측기가 고장날 수 있슴
2) 기능레버 : POWER - 출력값 계측기에 사용
CAL - SWR을 계측하기전 0점 조정하기 위해 사용
메타를 오른쪽 끝의 빨간 세로줄의 CAL 부분에 맞추어서 SWR값 계측
SWR - CAL로 0점을 조정한 후 SWR로 스위치를 전환하면 SWR값이 계측됨
3) 측정종류레버 : REF - 반사값 출력을 계측시
FWD - 나가는 출력을 계측시
OFF - 계측기를 전체 OFF시

3. 다이얼(우측상단) : 칼리브레이션(CAL) 조정시 사용함

4. 버튼스위치(다이얼 왼쪽) : AVG - 평균출력을 계측시
PEP - 출력중 최대 값을 계측시
☆ 다른용도로도 사용도 되나 대부분 AVG에 놓고 사용함.

5. 메타 0점조정용(메타하단) : 메타가 평상시에는 바늘이 왼쪽 끝의 세로줄에 맟추어 있어야 하나
그렇지 못할때 사용하여 조정함.

◆ 뒷면부 설명

1. ANT : 안테나로부터 온 케이블을 접속

2. TX(RIG) : 무전기에서 나온 케이블을 접속

3. 전원연결잭 : 13.8V (제품구입시 제공함,별다른 기능없으며 메터부분에 불만 들어오는 기능)

◆ 컨넥터 연결방법

1. 무전기와 안테나만 있을때
1) 리그에서 온 케이블을 뒷면의 TX(RIG) 단자에 접속
2) 안테나로부터 온 케이블을 ANT 단자에 접속

2. 무전기, 증폭기, 안테나가 있을 때 방법 1
1) 무전기의 안테나 단자에서 증폭기의 입력단자로 케이블 접속
2) 증폭기의 출력단자에서 뒷면의 TX(RIG) 단자에 접속
3) 안테나로부터 온 케이블을 ANT 단자에 접속

3. 무전기, 증폭기, 안테나가 있을때 방법 2
1) 무전기에서 온 케이블을 뒷면의 TX(RIG) 단자에 접속
2) 뒷면의 ANT단자에서 증폭기의 입력단자로 케이블 접속
3) 안테나로부터 온 케이블을 증폭기의 출력 단자에 접속

◆ 실제적인 측정 방법

1. 출력측정
1) 측정하고자 하는 출력의 단위를 설정.
- 5, 20, 200중 한곳에 고정.
2) 기능레버를 POWER에 위치시킨다.
3) 나가는 출력과 들어오는 반사출력중 측정하고자하는 종류를 REF, FWD중에서 필요한 곳에
레버를 위치한다.
REF - 안테나의 SWR이 좋으면 장비에서 나가는 출력이 모두 공중으로 퍼져 나가는데,
SWR이 나쁘면 SWR값에 따라서 꺼꾸로 장비쪽으로 되돌아 오는 출력이 생긴다 이
되돌아오는 출력을 측정시 사용.
FWD - 공중으로 퍼져나가는 출력의 양을 측정.

4) PTT를 잡으면 해당 장비의 출력이 메타에 나타남.

2. SWR측정
1) 측정하고자 하는 출력의 단위를 설정.
- 5, 20, 200중 한곳에 고정.
2) 기능레버를 CAL에 위치시킨다.
3) 칼리브레시션 다이얼을 반시계 방향으로 완전히 돌린다.
4) PTT를 잡은 상태에서, 칼리브레시션 다이얼을 시계방향으로 천천히 돌리면 바늘이 오른쪽으로
움직인다. 이때 메타의 오른쪽 끝의 세로줄에 위치하면 다이얼 돌리는 것을 멈춘다.
5) PTT를 놓는다.
6) 기능레버를 SWR에 위치시킨다.
7) PTT를 잡는다. 그러면 메타가 SWR값을 가르키게 되며 메타의 눈금중 1, 2, 3, 붉은색 줄위에
8자가 옆으로 누워있는 표식이 있는 줄의 수치를 읽으면 된다
