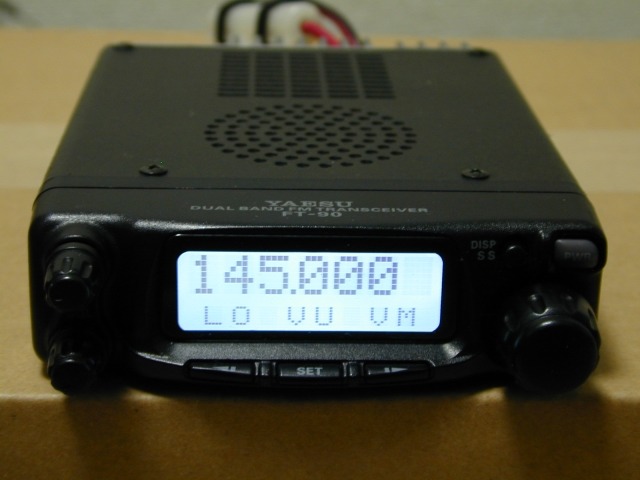

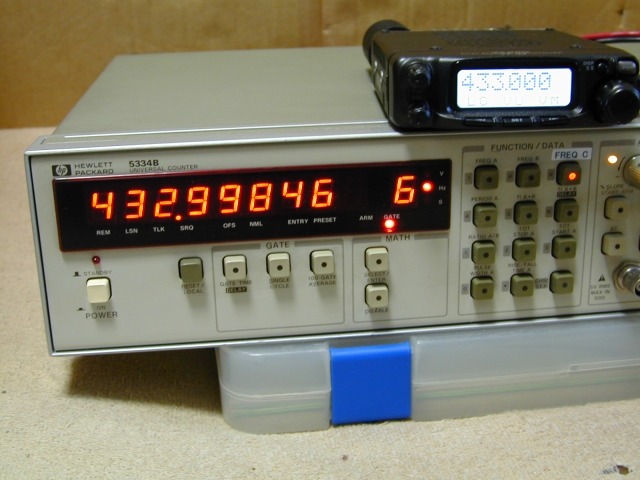

Transceiver FT-90R

일시 : 2017.5.26
대상 : 예야수 FT-90R
산 정상 교신시 무게와 부피가 적어 (640g) 이동운영시
좋은 감도를 가진 리그인데 구하기 어렵다.
예야수측에서는 이미 단종이 된 상태이고
출력도 50w로 4등급으로 출력이 가능하다.

 영문으로 된 취급 설명서
 아주 상하게 기록 되어 있습니다.
 그렇게 여러운것은 없는데  잘 모르는것은 구걸번역기에 돌리면
 쉽게 번역이 가능 합니다.

DS5EML국장님께서
세비스메뉴얼 참조해 보내 주었습니다.
정말 감사합니다.

정족산 2018.6.24 산행하다가
FT-90R 장비가 갑자기 수신이 시거날 메타만 떠고
더 이상 진전이 없어 고민 고민을 하고 하산을 했는데
카톡으로 보내 온 문자 입니다.

감사합니다.

★ 가지산 정상 소타운영 전 전원연결(+-) 오작으로 레귤레이터 IC
    나간걸로 추정이 됨 ^^  2019.7.22(월)

데모 메시지 프로그래밍. 원하는 경우 데모 모드 메시지를
변경할 수도 있습니다.   (set 에서 33에서 off 할것 )
2018.10.18 다시 발생

1. 송수신기를 켜는 동안 SET 키를 누르고 있으십시오. 위쪽 메시지 영역의
    첫 번째 문자가 깜박이는 것을 확인하십시오.
2. 이 문자가 깜박이는 동안, MAIN DIAL 노브를 돌려 첫 번째를 선택하십시오.

   문자를 입력 한 다음 >키를 누르면 오른쪽의 글자 다음 메시지로 이동합니다
3. MAIN DIAL 노브를 돌려 다음 문자를 선택한 다음, >키를 눌러 다음
    문자의 입력 위치로 이동하십시오.
4. 필요에 따라 2 단계와 3 단계를 반복하여 상위 메시지 (최대 50자)를 완료하십시오
5. 이제 SET 키를 잠깐 누르십시오. 이제 하단 메시지 영역이 깜박이는 첫 번째
    문자를 관찰하게 될 것입니다.
6. 2 단계와 3 단계를 다시 반복하여 하위 메시지 (최대 50자)를 설정하십시오.
7. SET키를 눌러 새 메시지를 저장하고 종료하십시오.





요 아래 첨부 파일 50페이지에 있고
네이버 나 또는 영어 번역기로 하면 상세하게
알려 줍니다.

세상 너무 좋아 지고 있음.







Menu Selection Details
01ALPH
Function: Enable/disable the Alpha Numeric display.
Available Values: on/OFF
Default Setting: OFF
Note:
Setting can be set independently on each Memory channel.

번역:
Function:알파 숫자 디스플레이 활성화/비활성화
사용 가능한 값:ON/OFF
기본 설정:OFF
참고:
설정은 각 메모리 채널에서 개별적으로 설정할 수 있습니다

02ALPHc
Function: Programming an Alpha/Numeric memory.
See page 36 for details.

Function:Alpha0숫자 메모리 프로그래밍.
자세한 내용은 36페이지를 참조하십시오.

03APO
Function: Enable/disable the Automatic Power Off feature.
Available Values: 1 ~ 12 hours, or OFF
Default Setting: OFF

Function:AutomaticPowerOff기능을 활성화/비활성화합니다.
사용 가능한 값:1~12시간 또는 끄기
기본 설정:OFF

04 (Not Used)
05 ARTS
Function: Select the ARTS mode.
Available Values: OFF/RX/TX/TRX
Default Setting: OFF

Function:ARTS모드를 선택합니다.
사용 가능한 값:OFF/TX/TRX
기본 설정:OFF

06 BEEP
Function: Enable/disable the key/button beeper.
Available Values: on/OFF
Default Setting: on

Function:키 버튼 신호음 활성화/비활성화.
사용 가능한 값:ON/OFF
기본 설정:ON

07 CWID
Function: Enable/disable the CW IDer during ARTS operation.
Available Values: on/OFF
Default Setting: OFF
07D/ID
기능:ARTS작동 중 CW IDer 활성화/비활성화
사용 가능한 값:ON/OFF
기본 설정:OFF

08 CWID#
Function: Programming a callsign into the CW IDer. See page 44.

기능:호출 부호를 CWID로 프로그래밍합니다. 44페이지를 참조하십시오.

09D Con
Function: Setting the front panel display’s contrast level.
Available Values: 0~12
Default Setting: 6

기능:전면 패널 디스플레이의 대비 수준을 설정합니다.
사용 가능한 값:0~12
기본 설정:6

10 D Dim

Function: Setting the front panel display’s illumination level.
Available Values: d1/d2/d3/d4/OFF
Default Setting: d1

기능:전면 패널 디스플레이의 조명 레벨을 설정합니다.
사용 가능한 값:d1d23D3OFF
기본 설정:d1

11 DC IN
Function: Indication of the Supply Voltage.

기능:공급 전압 표시

12DCS#
Function: Setting the DCS code #.
Available Values: 104 standard DCS codes
Default Setting: 023

기능:DCS코드를 설정하는 중입니다.
사용 가능한 값:104표준 DCS코드
기본 설정:023

13 DCS
Function: Activate the DCS Code Search Scanner.

Function:DCSCodeSearch스캐너를 활성화합니다.

14 DCSnr
Function:Select “Normal” or “Inverted” DCS code.
Available Values:
TRX NOR (Encoder: Normal / Decoder: Normal)
RX REV (Encoder: Normal / Decoder: Reverse (Inverted))
TX REV (Encoder: Reverse (Inverted) / Decoder: Normal)
TRX REV (Encoder: Reverse (Inverted) / Decoder: Reverse (Inverted))
Default Setting: TRX NOR: (Encoder: Normal / Decoder: Normal)

14 DC/Snap
기능:"정상"또는"반전된 "DCS코드를 선택합니다.
사용 가능한 값:
TRXNOR(인코더:Normal/Decoder:Normal)
RXREV(인코더:일반/해독기:역(역)
TXREV(인코더:역(역)/디코더:일반)
TRXREV(인코더:역 방향(역)/디코더:역(역)
기본 설정:TRXNOR:(인코더:Normal/Decoder:Normal)

15 DTMFd
Function: Setting the DTMF Autodialer delay time.
Available Values: 50/250/450/750/1000 ms
Default Setting: 450 ms

15나노 미터
기능:DT. Autodialer지연 시간 설정
사용 가능한 값:50,250 / 450/ 750/ 1000ms
기본 설정:450ms

16 DTMFs
Function: Setting the DTMF Autodialer sending speed.
Available Values: 50/100 ms
Default Setting: 50 ms (High speed)

17 nm/MFD
기능:DT. Autodialer전송 속도 설정
사용 가능한 값:50ms/100ms
기본 설정:50ms(고속)

Function: Loading the DTMF Autodialer memory. See page 31.
18 FAN
Function:Set the cooling fan function.
Available Values: AUTO/TX, AUTO, TX, OFF
AUTO : The cooling fan rotates at high speed when the chassis temperature
rises; the fan rotates at low speed otherwise.
TX : The cooling fan rotates high speed when transmitting, and for 30
seconds thereafter; the fan rotates at low speed otherwise.
AUTO/TX : The cooling fan rotates at high speed when both of the above
conditions exist; the fan rotates at low speed otherwise.
OFF : The cooling fan rotates continuously at low speed.
Default Setting: AUTO/TX

기능:냉각 팬 기능을 설정합니다.
사용 가능한 값:AUTO/TX, AUTO, TX, OFF
AUTO:섀시 온도가 높아지면 냉각 팬이 고속으로 회전합니다.
팬이 상승하면 팬은 저속으로 회전합니다.
TX:냉각 팬은 전송 시 고속으로 회전합니다.
그 후 몇초, 팬이 저속으로 회전합니다.
AUTO/TX:냉각 팬은 위의 두가지 경우 모두 고속으로 회전합니다.
조건이 존재합니다. 그렇지 않으면 팬이 저속으로 회전합니다.
OFF:냉각 팬이 저속에서 연속적으로 회전합니다.
기본 설정:AUTO/TX

기능:DT. Autodialer메모리를 로드하는 중입니다. 31페이지를 참조하십시오.
18년
함수:기능:DT. Autodialer메모리를 로드하는 중입니다. 31페이지를 참조하십시오.

19 LckTX
Function: Enable/disable the PTT lock.
Available Values: BAND A/BAND B/BOTH/OFF
Default Setting: OFF
Note:
“BAND A” is VHF, “BAND B” is UHF.
20 LOCK
Function: Enable/disable the key/button lock.
Available Values: on/OFF
Default Setting: OFF
21 PCKT
Function: Set the transceiver’s circuitry for the Packet baud rate to be used.
Available Values: 1200/9600 bps
Default Setting: 1200 bps
22 Pg:¡
Function: Programming the key assignment.
Available Values:TONE, PRI, SCAN UP, SCAN DWN, RPTR, REVERSE,
TX PWR, HOME CH, VFO/MR, T.BURST
Default Setting:REVERSE
23 Pg:¢
Function: Programming the key assignment.
Available Values:TONE, PRI, SCAN UP, SCAN DWN, RPTR, REVERSE,
TX PWR, HOME CH, VFO/MR, T.BURST
Default Setting:RPTR
24 Pg:P1
Function: Programming the [P1] button assignment.
Available Values:TONE, PRI, SCAN UP, SCAN DWN, RPTR, REVERSE,
TX PWR, HOME CH, VFO/MR, T.BURST
Default Setting:TONE
25 Pg:P2
Function: Programming the [P2] button assignment.
Available Values:TONE, PRI, SCAN UP, SCAN DWN, RPTR, REVERSE,
TX PWR, HOME CH, VFO/MR, T.BURST
Default Setting:TX PWR

26 Pg:AC
Function: Programming the [ACC] button assignment.
Available Values:TONE, PRI, SCAN UP, SCAN DWN, RPTR, REVERSE,
TX PWR, HOME CH, VFO/MR, T.BURST
Default Setting: PRI
2 7RfSql
Function: Adjust the RF SQL threshold level.
Available Values: S-3/S-5/S-FULL/OFF
Default Setting: OFF
28RPTR
Function: Setting the Repeater Shift Direction.
Available Values: ARS/Shift -/Shift +/OFF (Simplex)
Default Setting: ARS (Automatic Repeater Shift)
29 SCAN
Function: Select the Scan-Resume mode.
Available Values: BUSY/TIME
Default Setting: BUSY
Note:
“TIME” is a five-second delay, after which scanning will resume.
30 Shift
Function: Set the magnitude of the Repeater Shift.
Available Values: 0.00MHz ~ 99.95 MHz (50 kHz steps)
Default Setting: Depends on transceiver version (U.S.A., European, etc.).
Note:
Different shifts will appear, depending on the band you currently are on.
31 SKIP
Function: Enable/disable skipping of a memory during scanning.
Available Values: SKIP/STOP
Default Setting: STOP (Scanner stops when the channel is busy)
32 STEP
Function: Setting the synthesizer steps.
Available Values: 5.0/10.0/12.5/15.0/20.0/25.0/50.0 kHz
Default Setting: Depends on the transceiver version (U.S.A., European, etc.).
58 FT-90R OPERATING MANUAL
Menu System

33 TONE
Function: Select the CTCSS/DCS Operation Mode.
Available Values: ENC, ENC/DEC, BELL, DCS, OFF
Default Setting: OFF

Function:CTCSS.DCS OperationMode를 선택합니다.
사용 가능한 값:ENC, ENC/DEC, BELL, DCS, OFF
기본 설정

34 TONEf
Function: Setting the CTCSS Tone Frequency.
Available Values: 39 standard CTCSS Tones
Default Setting: 100.0 Hz
35 TOT
Function: Set the Time-Out Timer.
Available Values: 1 ~ 60 minutes or OFF
Default Setting: 6 minutes
36 TxNar
Function: Reducing the MIC Gain.
Available Values: on/OFF
Default Setting: OFF (Normal Deviation)
37 TxPwr
Function: Set the Tx Output Power
Available Values: HIGH/MID1/MID2/LOW
Default Setting: HIGH
3                                                                                 8AM
Function: Select the receiving mode.
Available Values: AUTO/ AM/INHIBIT
Default Setting: AUTO (AM in Aeronautical Bands, FM elsewhere)
Note:
The “Inhibit” option locks reception in the FM mode





FT-90 Specifications

GENERAL
Frequency Ranges: RX:	100-230 MHz, 300-530 MHz, 810-999.975 MHz (Cellular Blocked)
TX:	144-148 MHz (2M)
0	430-450 MHz (70CM)
Channel Steps:	5/10/12.5/15/20/25/50 kHz
Emission Type:	F3, F2, F1
Antenna Impedance:	50 Ohm, Unbalanced (Antenna Duplexer built-in)
Frequency Stability:	�5 ppm (-5°C to +60°C)
Operating temp range:	-20°C to +60°C
Supply Voltage:	DC 13.8V �15%, Negative Ground
Current Consumption:	300mA (Receive, Squelched)
0	9.5A (TX, 144 MHz)
0	8.5A (TX, 430 MHz)
Case Size:	3.9"(W) x 1.2" (H)x 5.4"(D), 100 x 30 x 138 mm (w/o knobs)
Weight:	1.42lb. (644g)
0
TRANSMITTER
RF Power Output:	50/20/10/5 Watts (144 MHz)
0	35/20/10/5 Watts (430 MHz)
Modulation Type:	Variable Reactance
Maximum Deviation:	�5 kHz
Spurious Emissions:	At least 50 dB below fundamental
Microphone Impedance:	2 K Ohm
0
RECEIVER
Circuit Type:	Double-Conversion Superheterodyne
Intermediate Frequencies:	40.05 MHz and 455 kHz
Sensitivity:	0.16uV @ 12 dB SINAD
Selectivity:	12 kHz/24 kHz (-6 dB/-60 dB)
AF Output:	2 Watts @ 8 Ohm for 10% THD
AF Output Impedance:	4 - 16 Ohm
0
Specifications are subject to change without notice, and are guaranteed within amateur bands only.
Frequency ranges and repeater shift vary according to transceiver version; check with your dealer

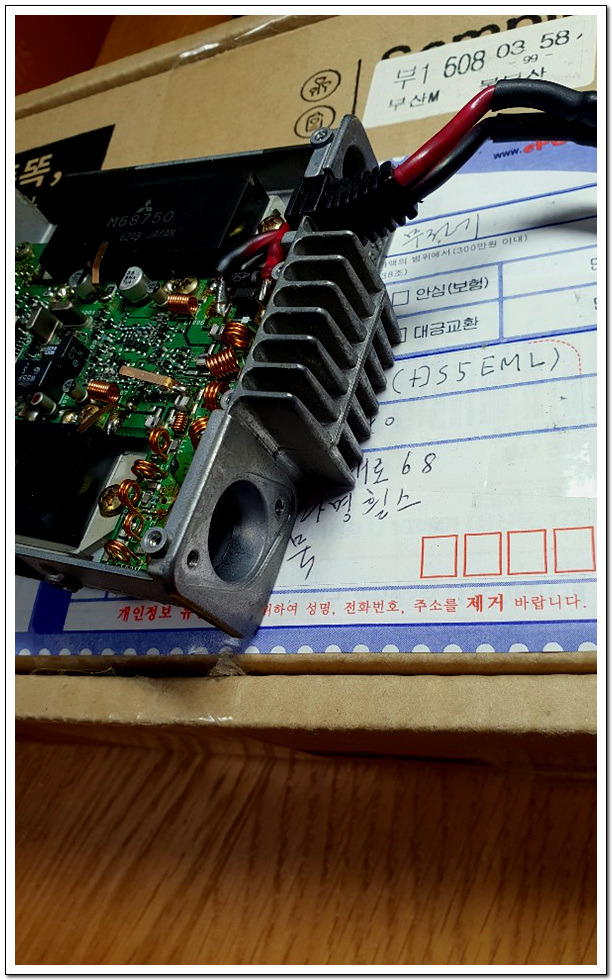

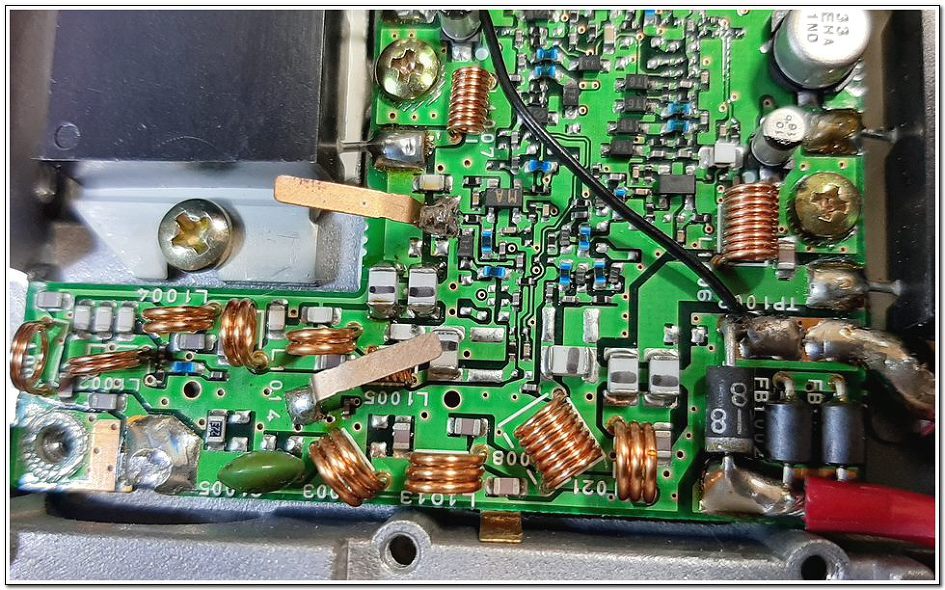

    위에 있는 사진은 DS5EML국장님께서 콘넥트를 교환 한기전 사진입니다.

    위에 것은  흡사 한것인데 모디파이 한겁니다.

    제품을 열어 보니 호환이 전혀 없는것인데 본인의 멀쩡한  장비 부속을 띠어내어 저의 FT-90R장비에

    교환 한 것입니다.  이것은  아마추어를 떠나 내가 정말 미안 하고 연목이 없습니다.

    감사할 정도가 넘었던 겁니다. ㅎㅎ





   아주 완벽하게 출력이 50W 나가도록 딱 뿌르지게 조립된겁니다.

   DS5EML국장님 감사합니다.











  열을 식혀주는 중요한 방열펜입니다. 베어링이 노후되어 노이즈가 발생 된다하여 ORDER하여 부속을 교환 해준다고 하니

  이 또한 감사합니다.

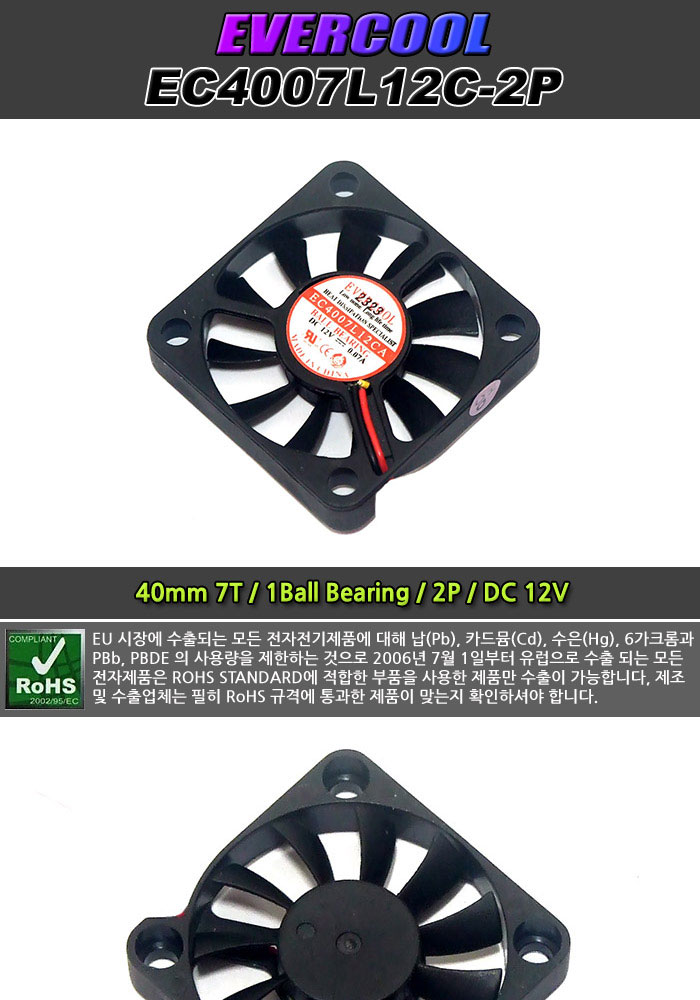

 DS5EML국장님이 시스템 쿨러 40mm 전용 이와 호환이 있다하여 본 제품을 열어 보니 색카먼

먼지가 엄청 묻어 나와서 bw-100과 솜으로 청소를 대대적으로 하고 모터 부분에도 청소를 했습니다. 18.4.2

가격이 택백비 포함 \7,000  됨 참고 차





http://eleparts.co.kr/goods/view?epx=EPX969R4



















VHF/UHF Dual Band FM Transceiver.
50 Watts of 144 MHz power output
430 MHz 35W output

3.9" x 1.2" x 5.4" (100mm x 30mm x 130mm)
weighing just 1.42lb. (644g)

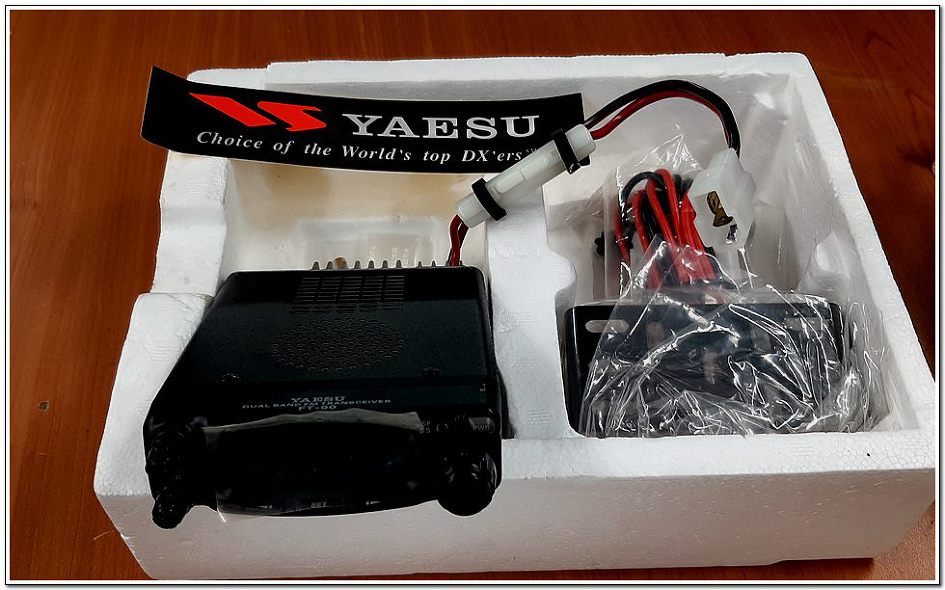

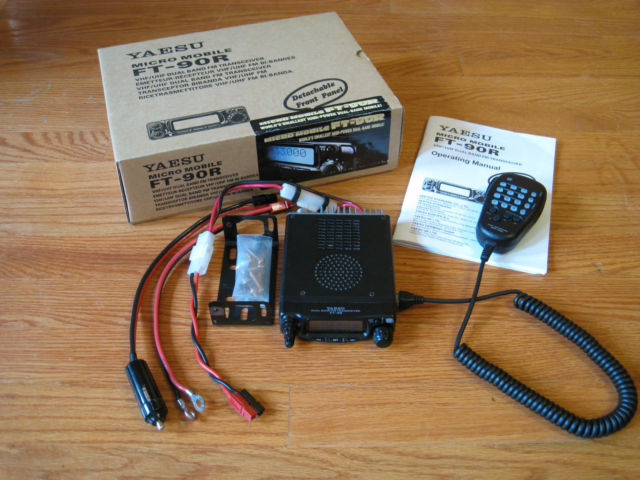

Conditions like new !!!

for sale :
- transceiver FT-90R
- car bracket
- box
- manual

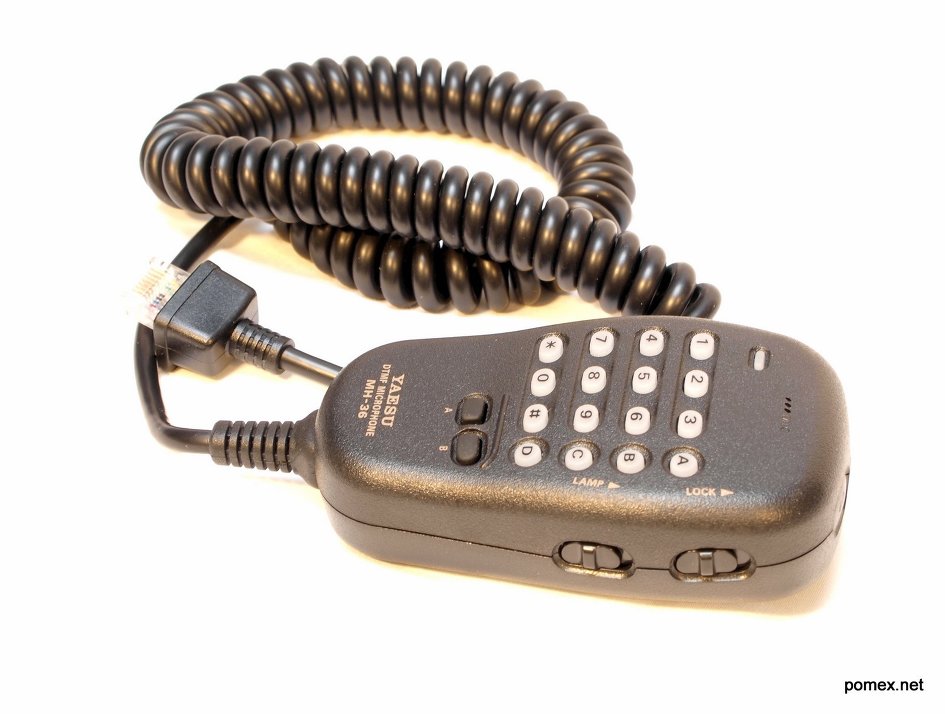

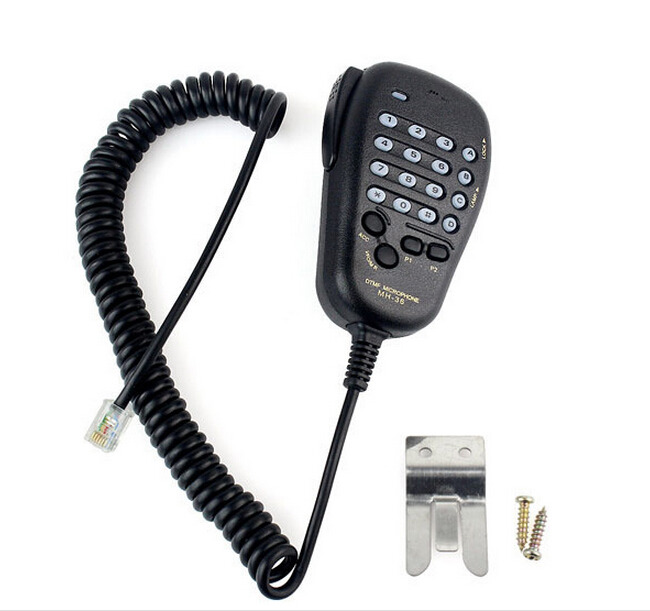

- handheld microphone
- YSK-90 Separation Kit - full complet


Accept swap for ham radio transceiver , receiver (good or for repair) : Yaesu, Icom, Kenwood ...

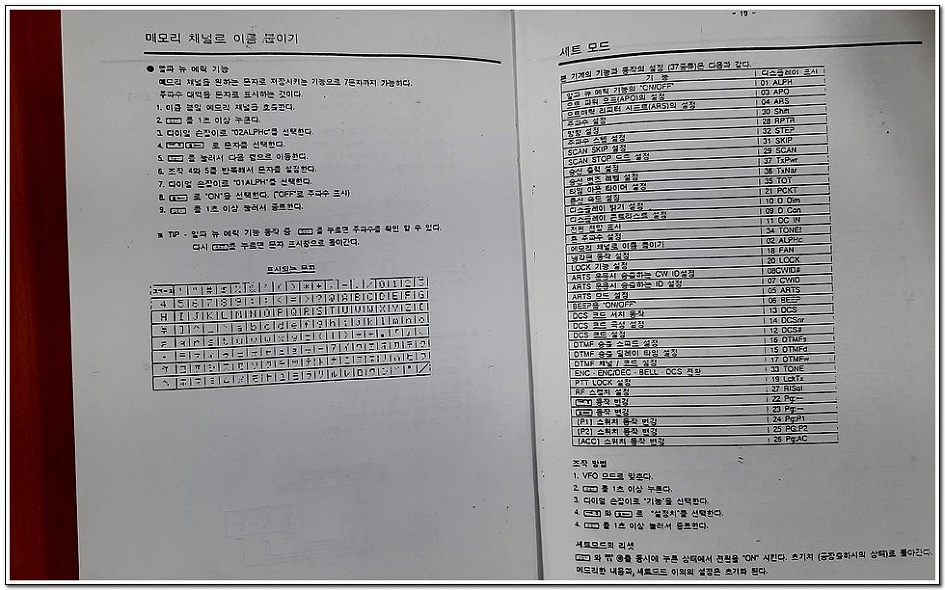

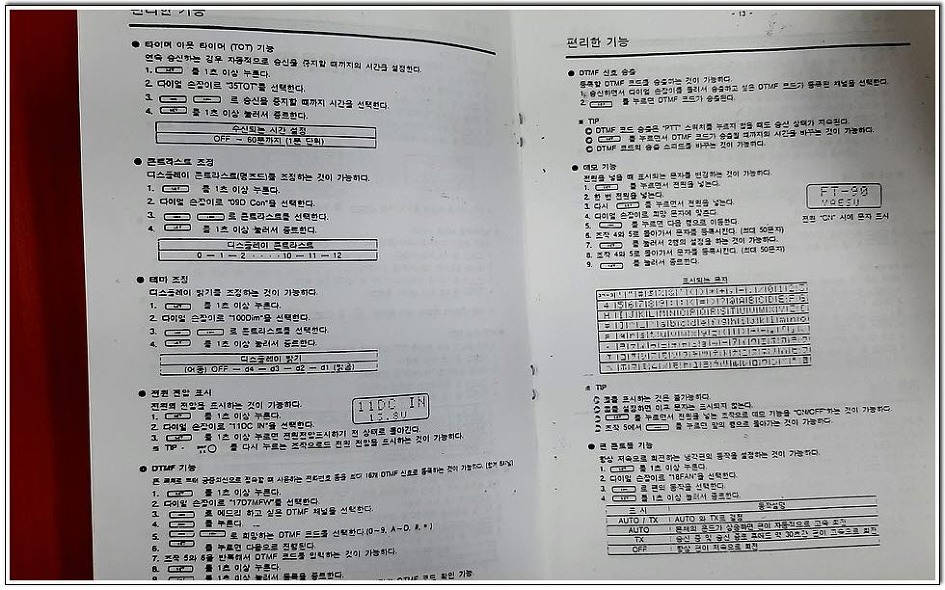

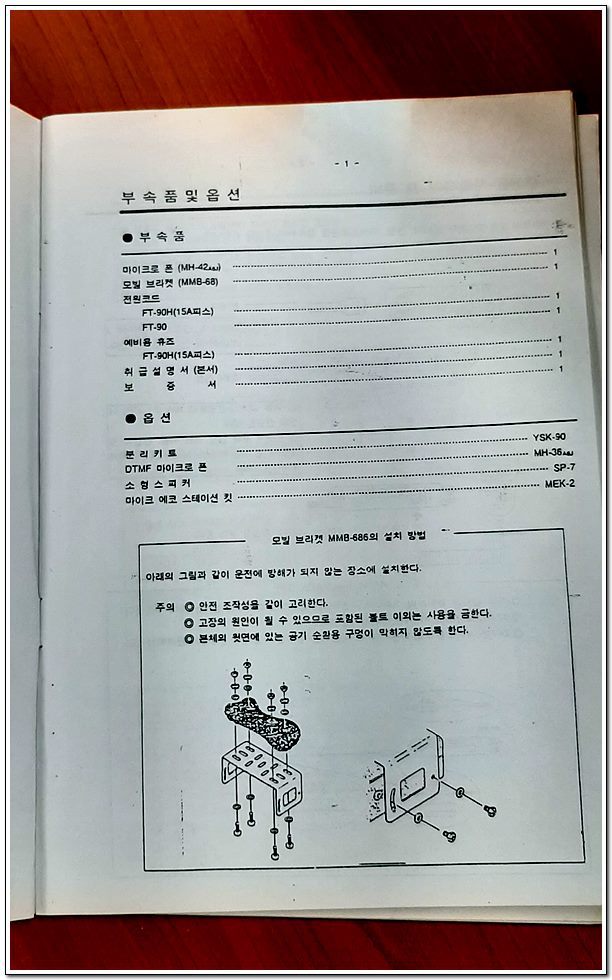

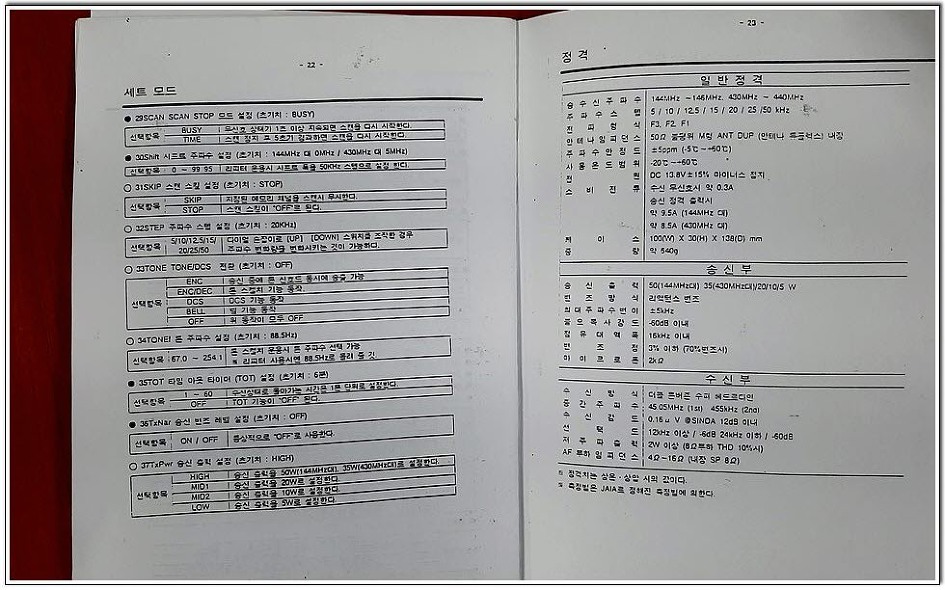

FT-90R 옵티택에서 수입한 번역본 메뉴얼

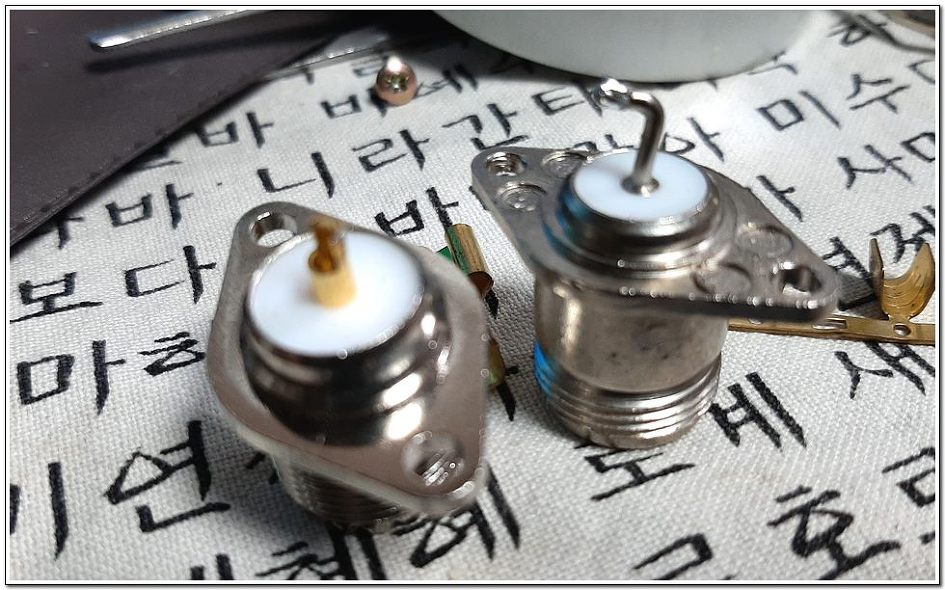

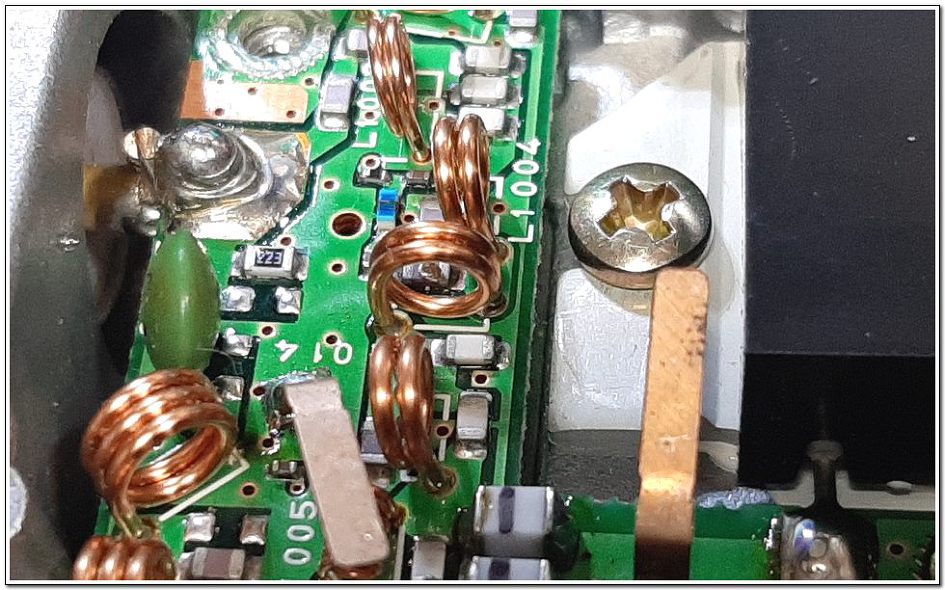

     콘넥트 타입 변경에 따른 기존 것은 탈거를 하고   정크장에서 산것을 약쪽 끝단부 0.6mm씩 야수리로 갈고 홀에 삽입여부를 확인후 안착하여

     기존 콘넥트에서 벌체한 'ㄱ' 철심을 커팅하여 납땜을 강하게 한후 이식한 다시 붙이는 납땜인데 흰 장갑을 찌고 해서 큰 문제 없이 SWR값과

     Power도 정상적으로 출력이 나가는것을 확인 함







    알류미늄 바디는 열을 전도율을 최소화 하는 것으로 일제 무전기의 내구성확보 차원에서 가격을 올라가는 것으로 추정함

    19mm인데 줄로 빡빡 갈면 할수 있음 단 바이스에 고정을 시켜야 각도도 맞음











     콘넥트 타입 변경에 따른 기존 것은 탈거를 하고   정크장에서 산것을 약쪽 끝단부 0.6mm씩 야수리로 갈고 홀에 삽입여부를 확인후 안착하여

     기존 콘넥트에서 벌체한 'ㄱ' 철심을 커팅하여 납땜을 강하게 한후 이식한 다시 붙이는 납땜인데 흰 장갑을 찌고 해서 큰 문제 없이 SWR값과

     Power도 정상적으로 출력이 나가는것을 확인 함











       "ㄱ" 자로 된것을  다시 납떔을 했습니다. 이것을  처음에는 어떻게 납떔을 할건지 고민입니다.

        하지만 크게 문제 없습니다.

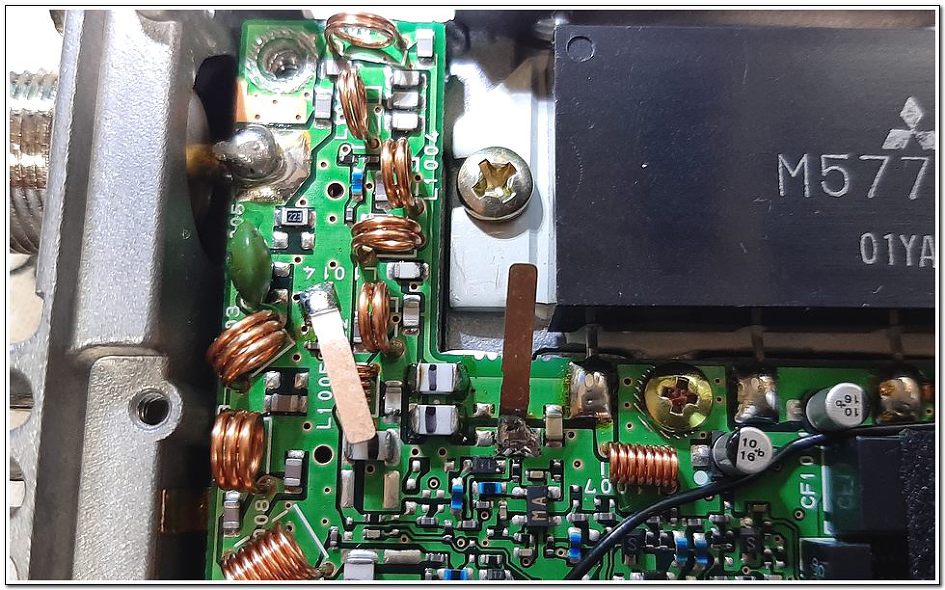

    양쪽 UHF VHF 출력석 파이널인듯 합니다. SPEC NO이 있기 쨰문에 추후 소타 하면서 문제가 될시 오더하면 교체 여부도 그렇게 어려운것은 아닌것 같습니다.

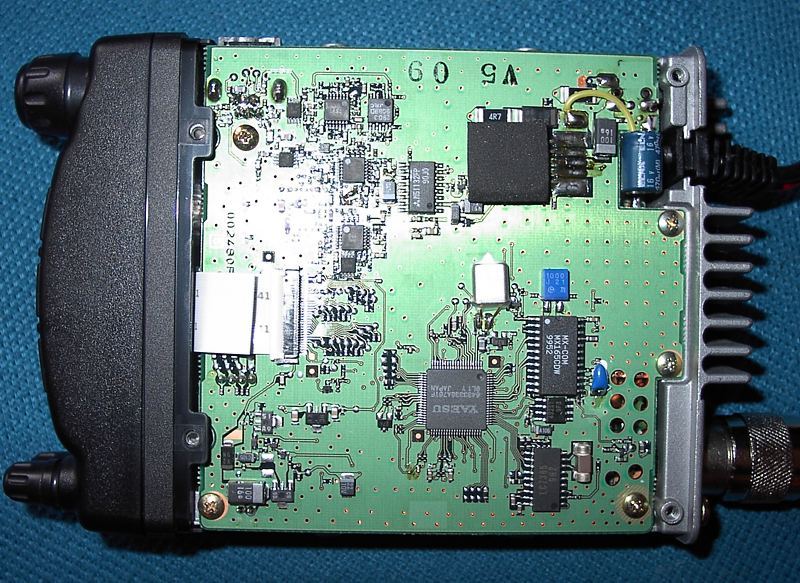

    4군데 인두기 가지고 달구면 떨어질것 같아요  약쪽 고정 스크류만 걷어 내면 충분 할것 같습니다.







납떔이 제대로 된것 같습니다.
