FM 수신용 GP 안테나 도면

손쉽게 만들 수 있는 FM 수신용 GP 안테나 도면입니다.
http://cafe.daum.net/OLDNEWRADIO/4482/1246
아래 내용은 ARRL Antenna Book 21th Edition의 18장에 있는 내용입니다.

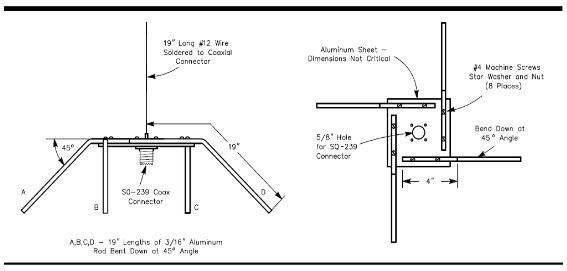

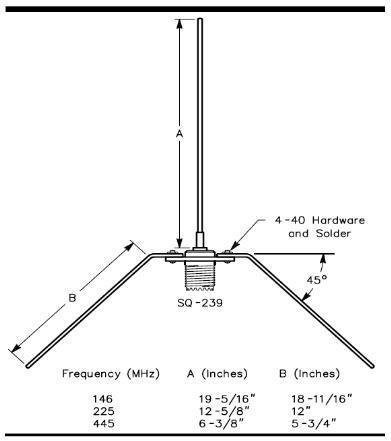

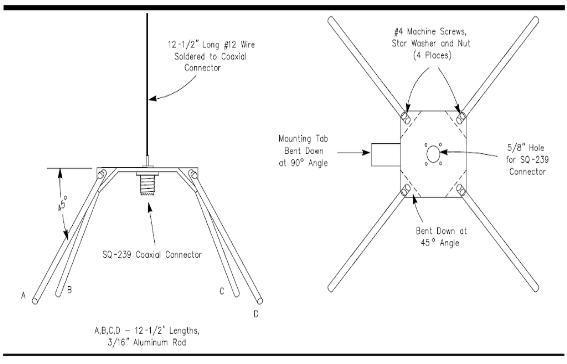

제일 만들기 쉬운 그라운드 플레인 안테나의 모양과 관련하여 여러가지 그림 파일 올려보았습니다.
아래 그림들은 제작과 관련하여 모양 및 기계적 구조와 관련한 참고용으로 확인하시고,
실제 FM을 만들기 위해 필요한 치수는 아래쪽에 따로 적었습니다
